光影猫OpenWrt功能真多！5G随身路由+轻NAS服务器

开篇

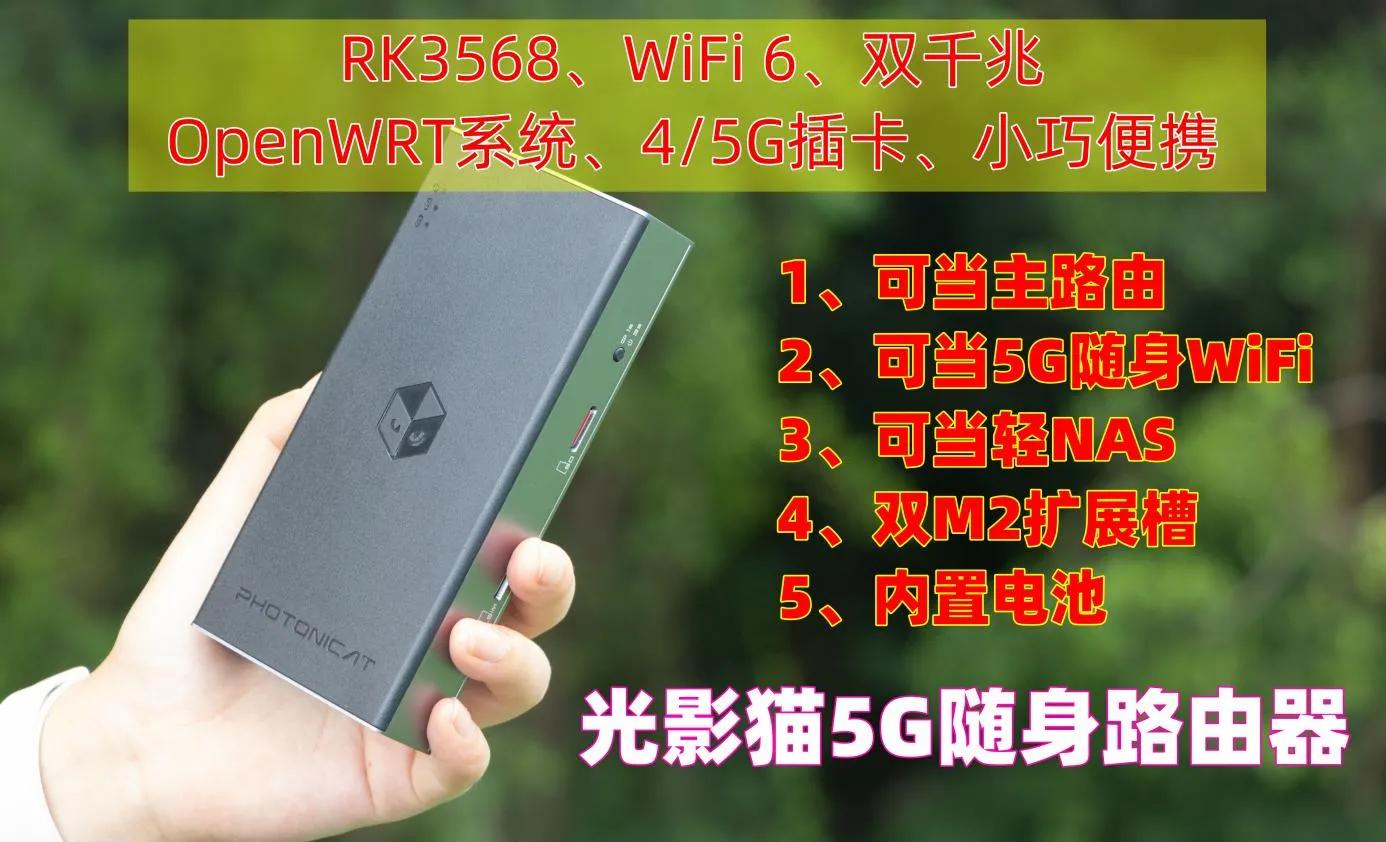

这一回要开箱一款极具趣味的产品，即光影猫5G插卡随身路由器！不得不说，它堪称我近些年来把玩过的，功能以及玩法最为繁多的路由产品，它的主要功能是这样的：

1、这个设备联网方式丰富多样，它身形极为小巧，方便携带，具备双千兆网口，能够当作家庭使用的主路由，同时也兼容支持4/5G插卡，进而实现共享流量，并且它内部还设置有电池，能够摇身一变成为移动5G随身WiFi以及5G CPE。

2、最关键的是，搭载具有丰富玩法的OpenWRT系统，有RK3568处理器予以加持，甚至于还能够玩Docker，进而变身成为可随身携带的「服务器」。

3、在配置方面，具备标准配备的USB 3.0以及TF卡槽，凭借此可将能接入用于存储的设备，进而转变成为一台可以随身携带的、被称作是『轻NAS』的装置；其内部设置了7000毫安的电池，依靠该电池可当作在紧急情况下使用的充电宝。

4、主板之上，有着丰富的M2扩展口，能够自行进行扩展，也能够更换4/5G模块，还能够更换WiFi 6模块。

5、与此同时，它还能够去安装Android系统，并且呢，它也可以安装Debian系统，进而能够当作小型的服务器来进行使用，其玩法呈现出多种多样的态势。

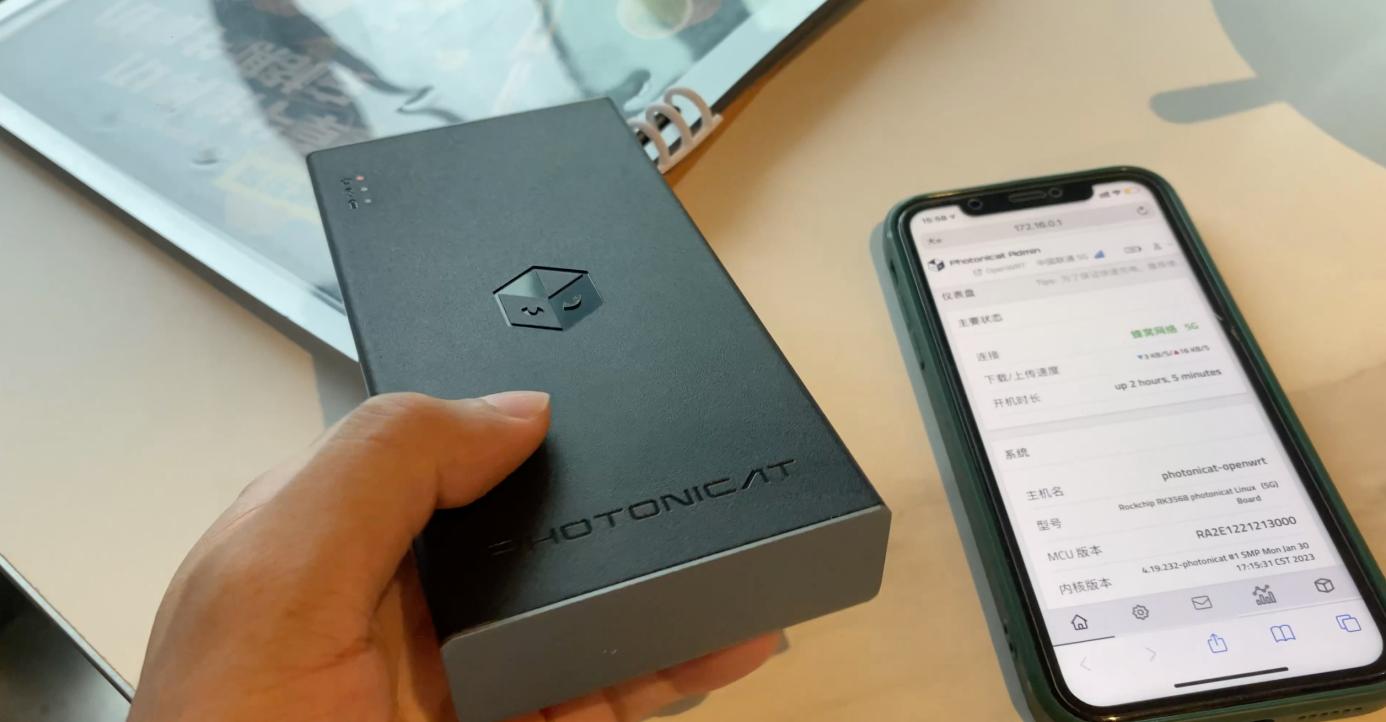

这段时间我一直在用它，由于存在出差的需求，并且工作对网络有依赖，平日里我把光影猫当作5G随身WiFi来用，还搭配了拓展的WiFi 6网卡，日常使用时的体验挺不错的。

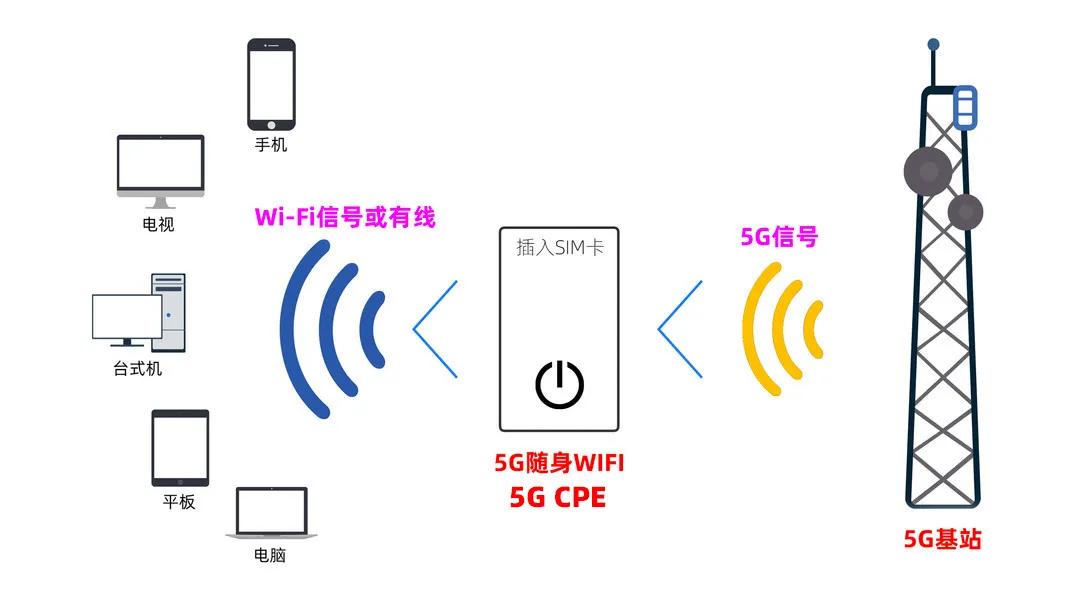

5G随身WiFi的主要作用在于，把SIM流量分享给别的设备用以联网，5G CEP的主要作用也是如此，其使用场景大致就如同下面所展示的图片这样。

于是呢，本篇将会去把这款光影猫5G随身路由器的各个方面都进行完整的介绍，还要说一说日常使用时的感受，要是有喜欢的朋友就加一下关注，随手点个赞哦。

视频版测评已出，可看以下。

光影猫5G随身路由器测评！

光影猫外观、拆机

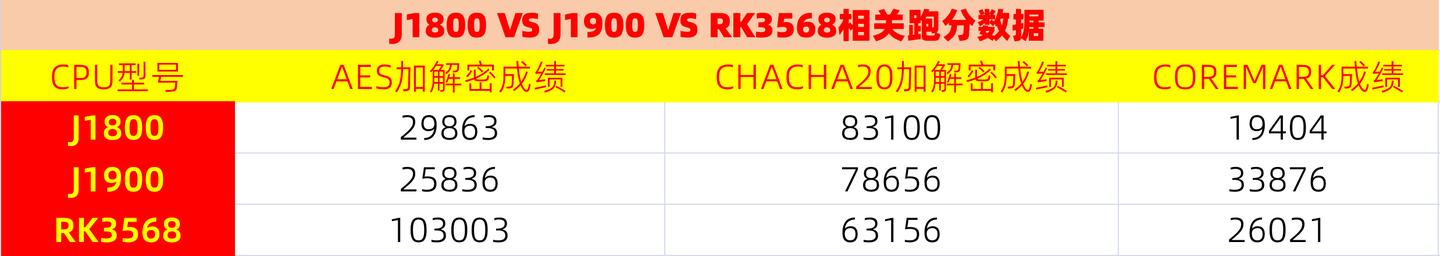

光影猫装载瑞芯微RK3568处理器，此处理器为arm架构，近些年来，在好多迷你小主机当中能看到它的身影，其功耗与性能较为均衡，有不少朋友把它用作软路由，将常见的J1800/J1900处理器跟RK3568做对比，相关跑分情况如下，其性能挺不错的。

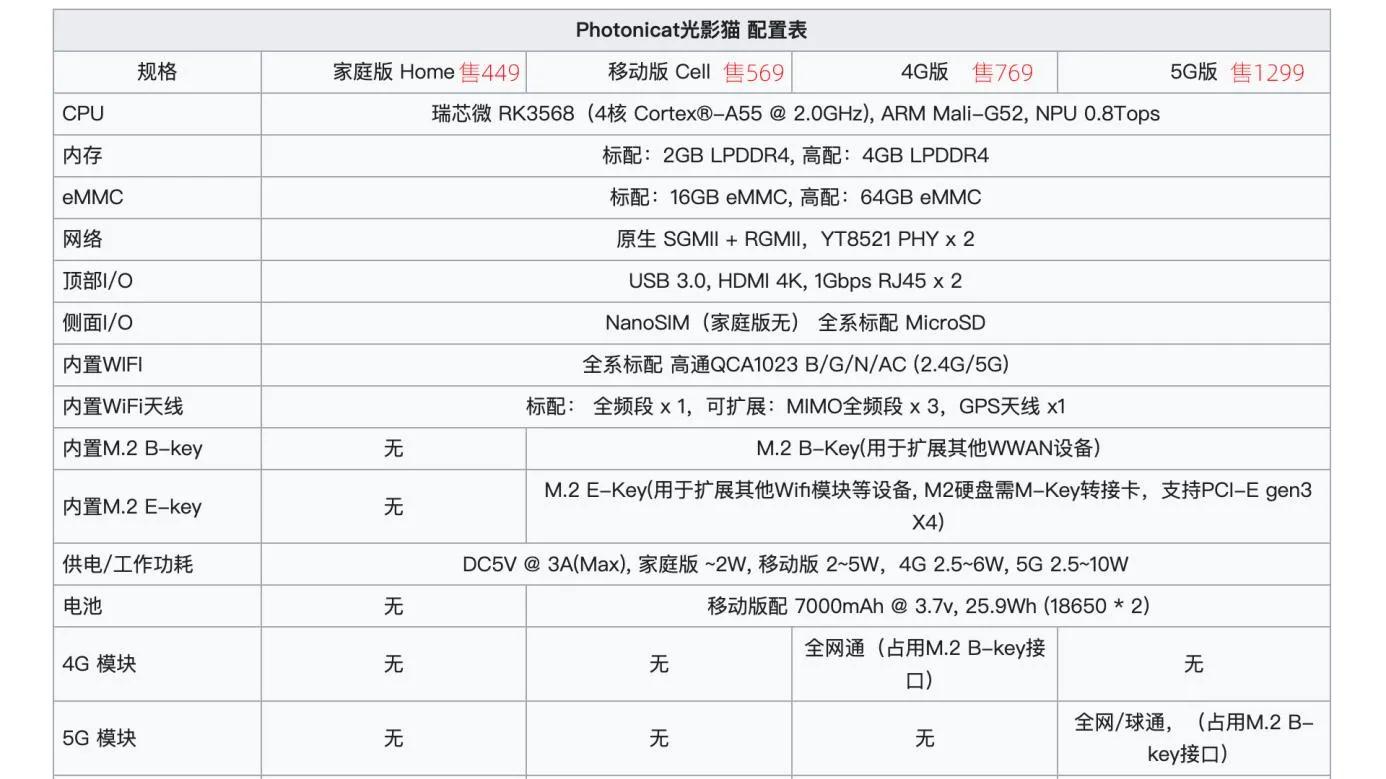

光影猫随身路由器当下有着多个系列版本，其各个版本所配备的处理器全都是瑞芯微RK3568，不一样版本之间的差别要点主要体现于内存以及eMMc的大小方面、到底有没有涵盖4/5G模块、WiFi 6模块、内置电池等情况；如此能够满足各种有着不同需求的用户去进行选择。

若存在插卡需求，那么能够选择4/5G版本，要是没有插SIM卡的需求，并且仅仅是使用宽带上网的小伙伴，就可以直接去选择家庭版或者移动版，从后续情况来看，也能够自己去加装4/5G网卡或者WiFi 6网卡。

我手上拿着的这款，属于普通的5G插卡类别，其配置是2加16，并且增添了WiFi 6网卡，虽说光影猫内置有板载WiFi，是AC规格的，然而速度仅仅能够跑到100来兆，可是5G网络测速时却能够轻轻松松跑到300兆以上，所以呀，要想发挥5G速度，还必须搭配WiFi 6网卡才行呢。

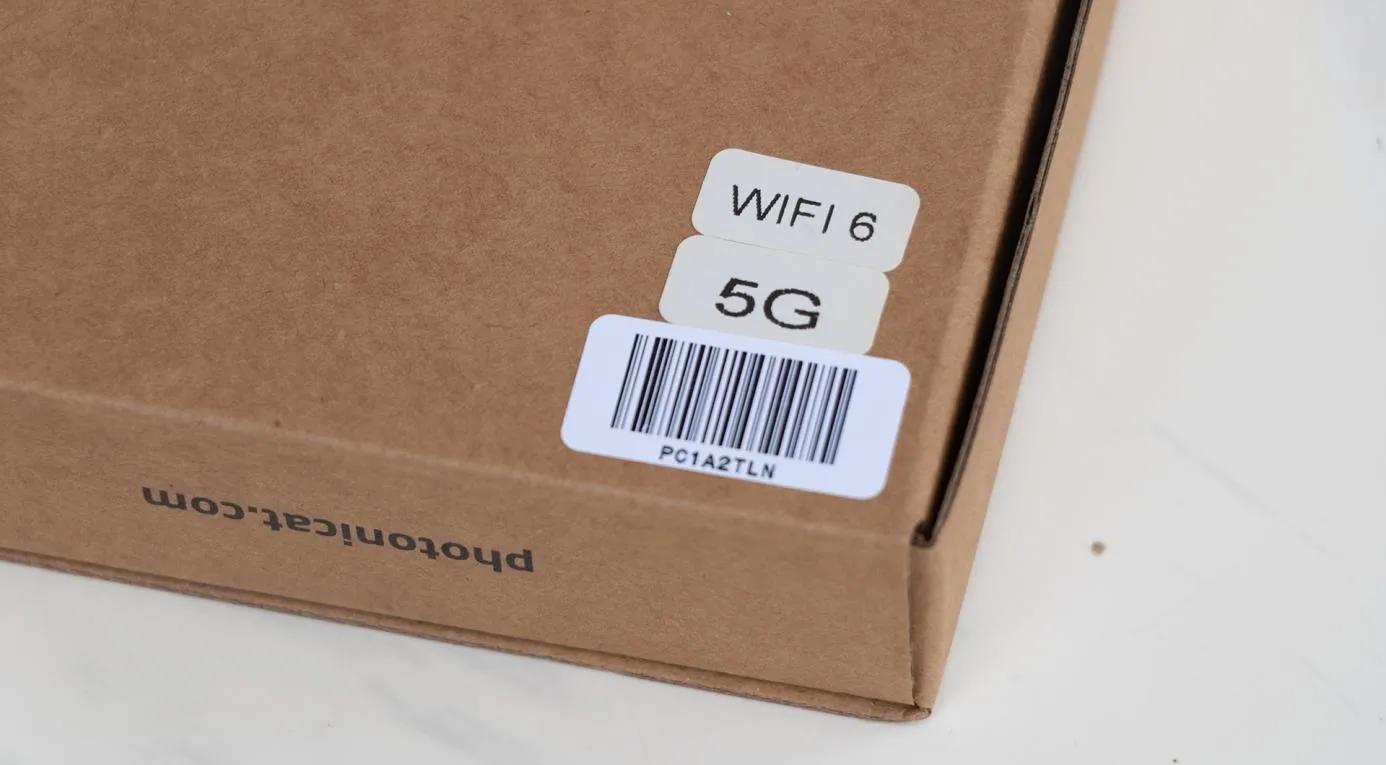

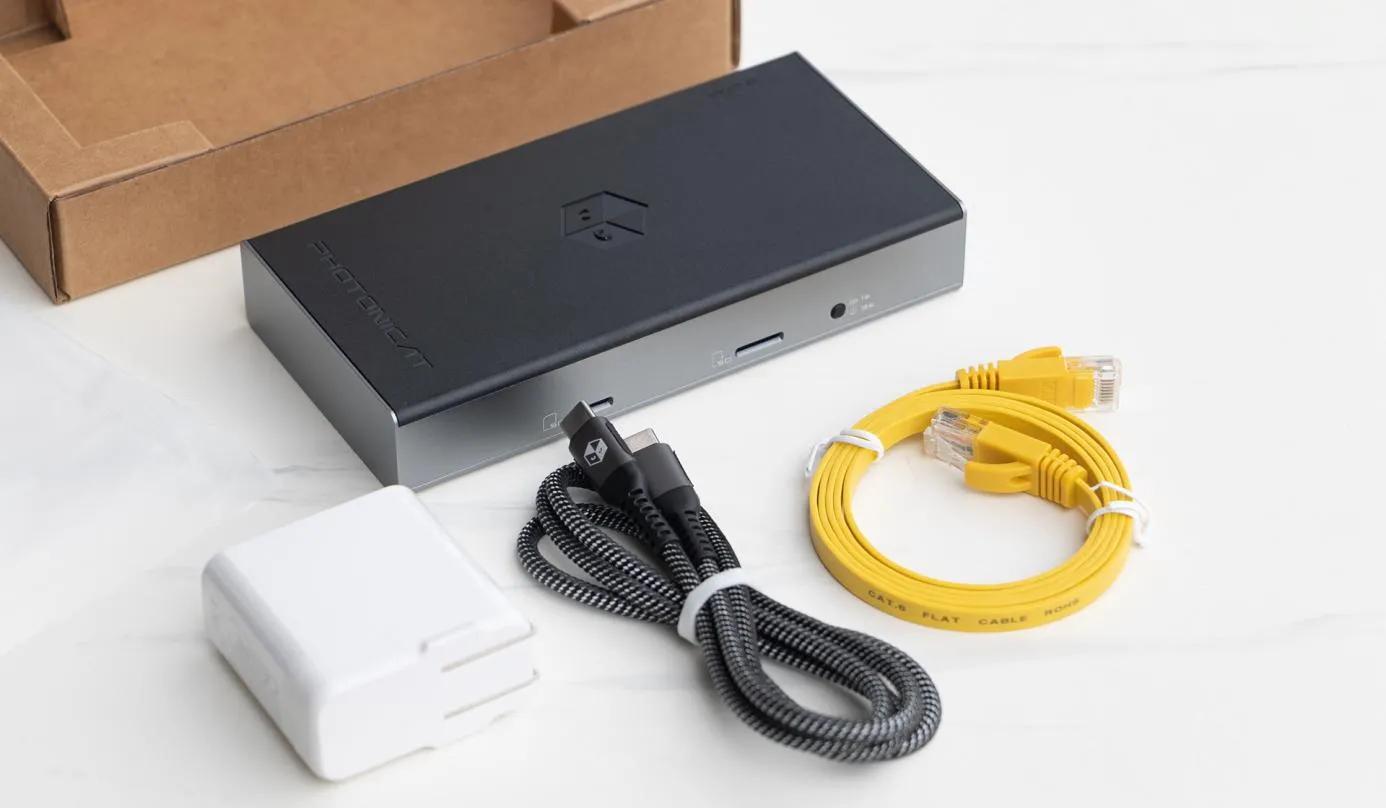

将牛皮包装拆开之后，其中有一台光影猫主机，还有一组Type-C充电套装，另外还有一根网线。

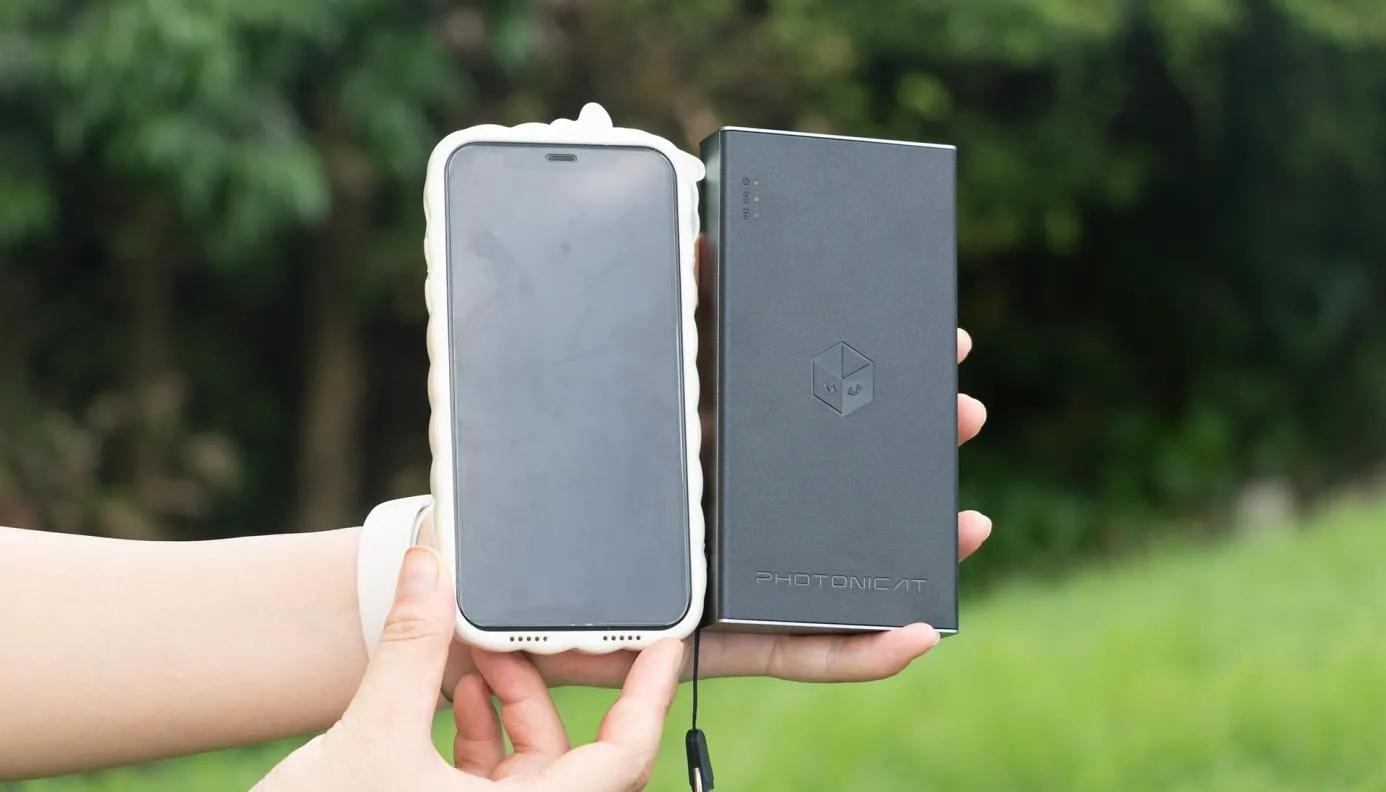

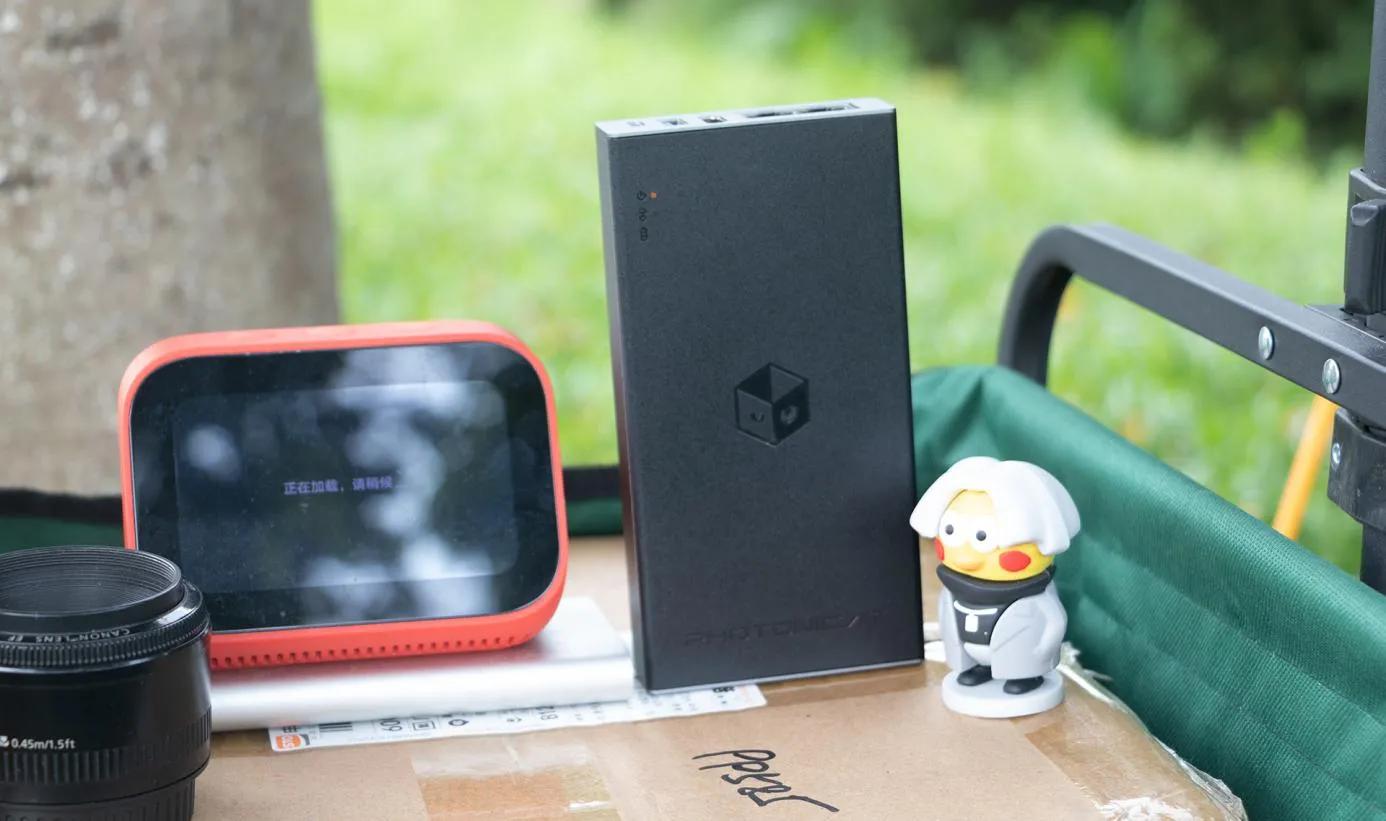

对于机身而言，其整体尺寸呈现出这样的规格，长是150mm，宽是76.5mm，厚为25mm，它的尺寸和一台iPhone手机大小相近，然而相对来说较为厚些，该机的重量是280g。

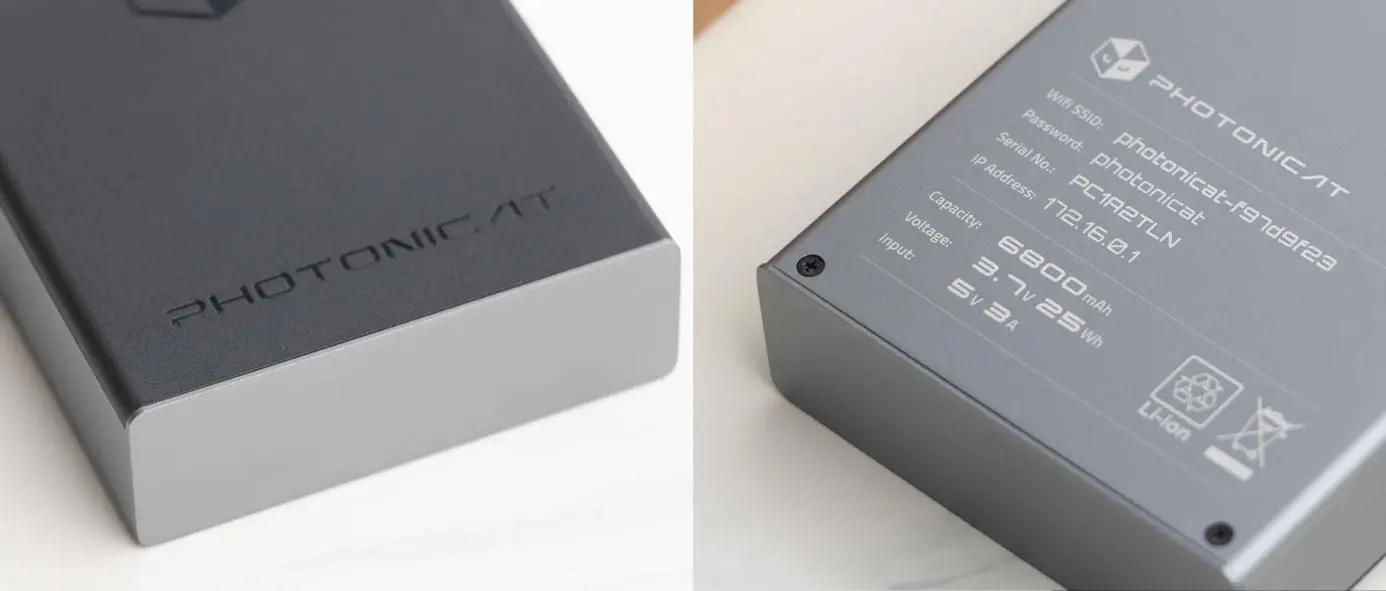

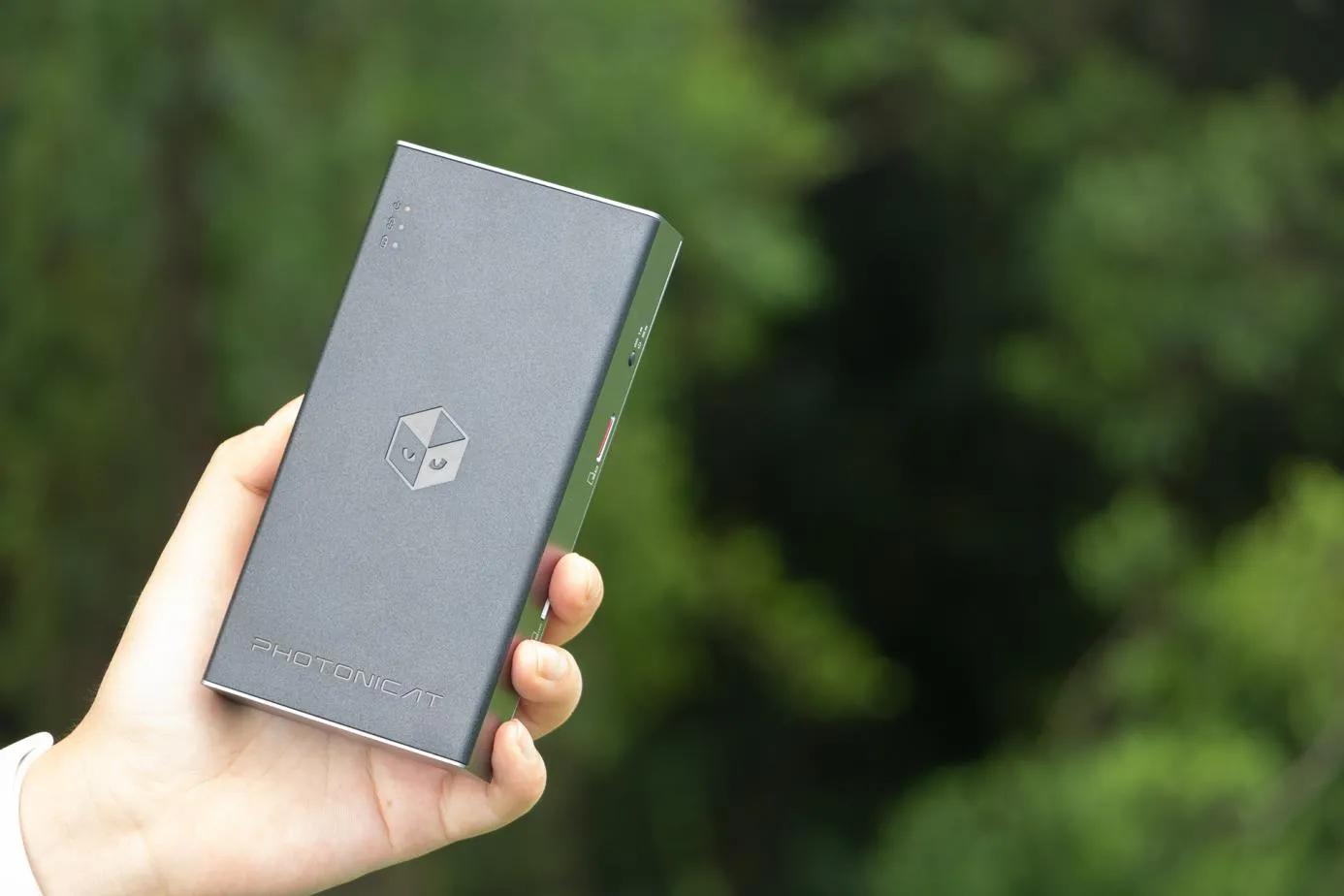

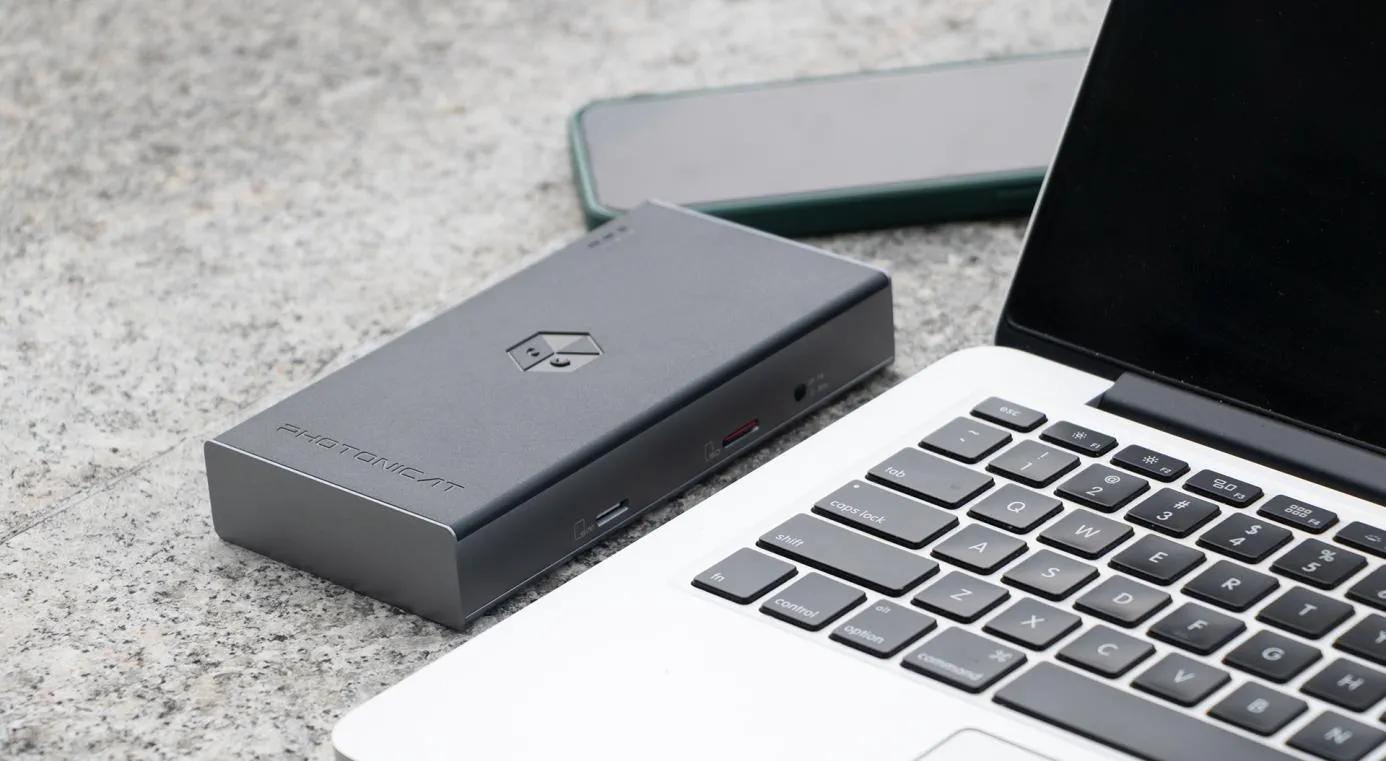

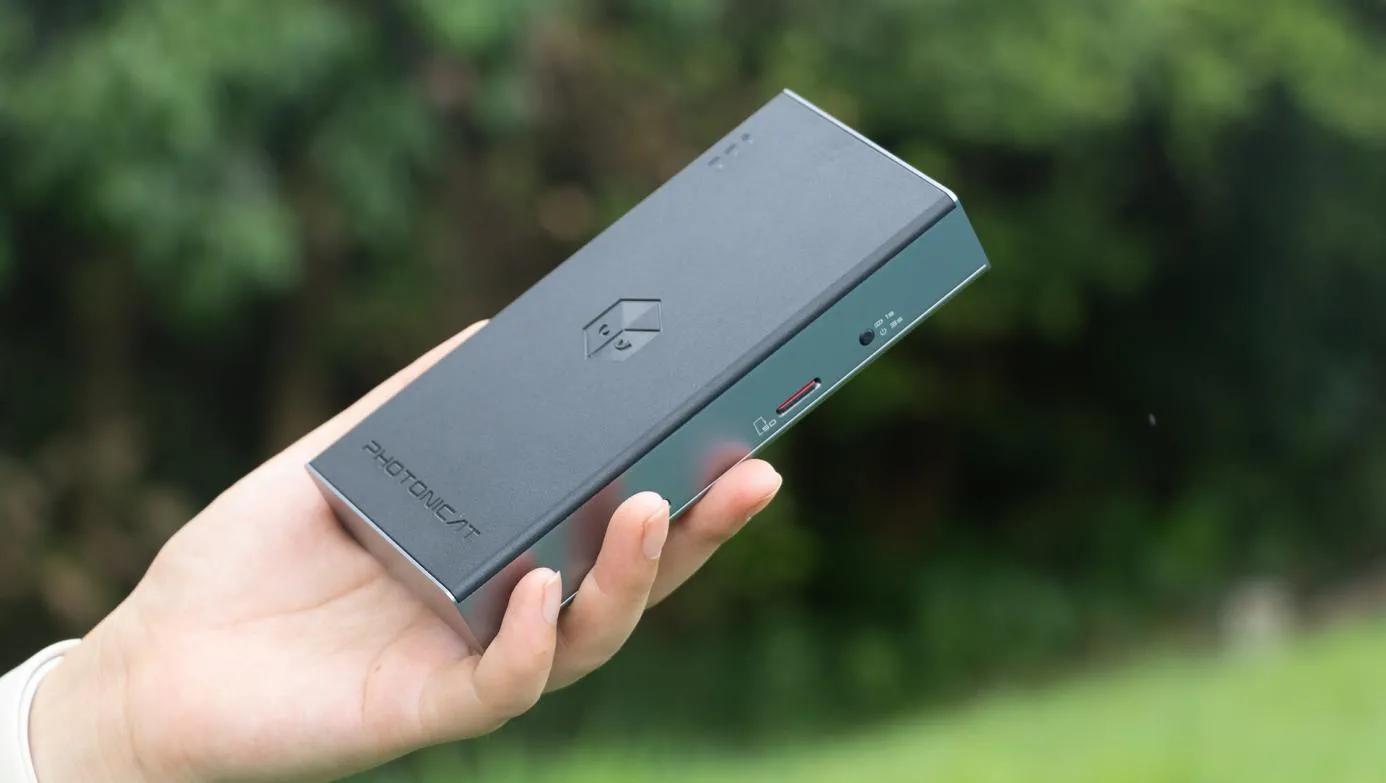

整个机身呈现的是黑灰色的风格样式，其正面有着光影猫（PHOTONICAT）这个 LOGO；上盖所采用的是塑料这种材质，之所以是这种材质，是因为上盖背面内部粘贴了 4/5G 模块天线以及 WiFi 天线，塑料材质不会对信号起到屏蔽的作用；位置处于左上角的是状态指示灯（表现为电源灯以及电量灯）。

中框是铝镁合金材质，后盖也是铝镁合金材质，这种材质有利于被动散热，并且在背面印有初始WiFi名称，同时还印有密码等。

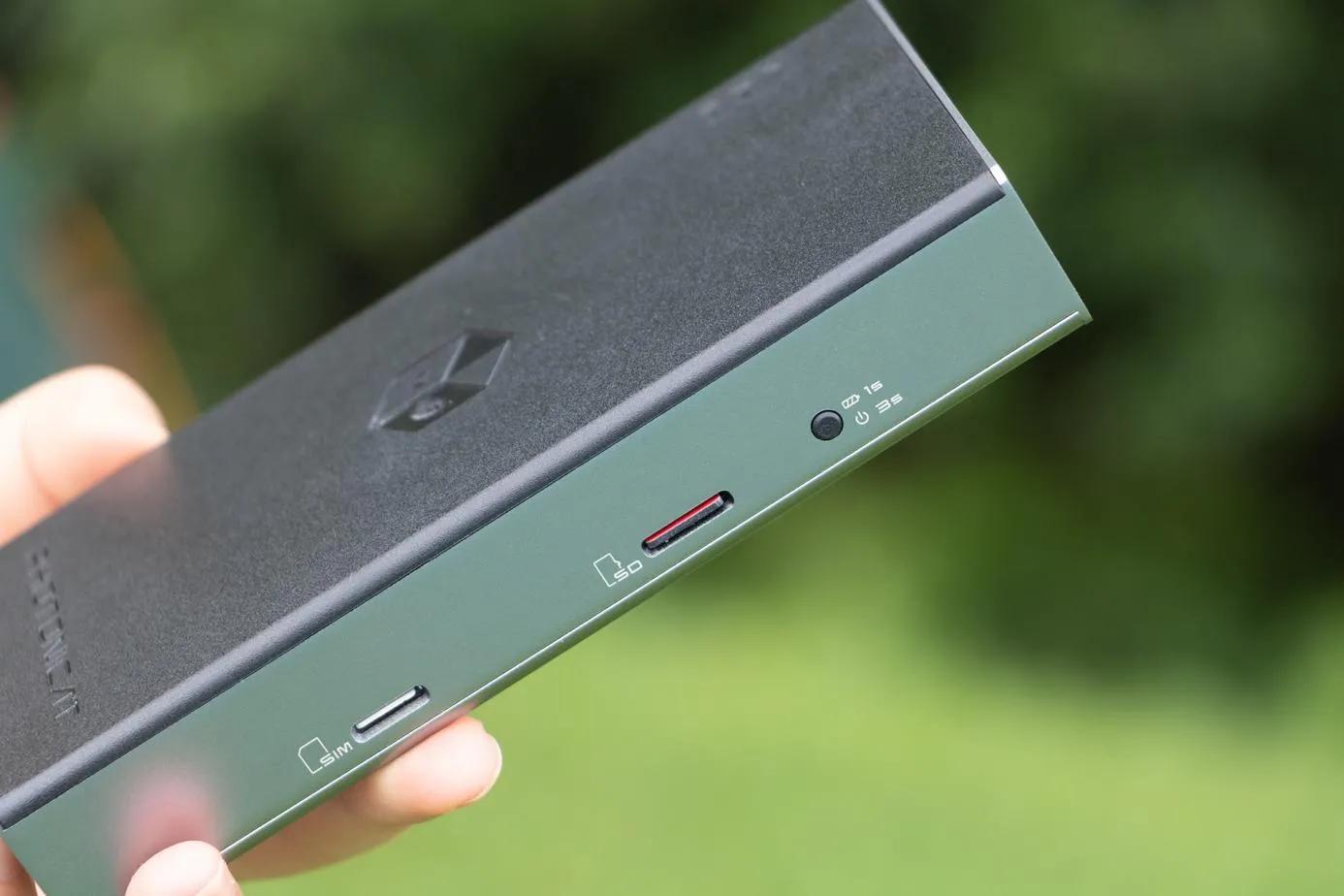

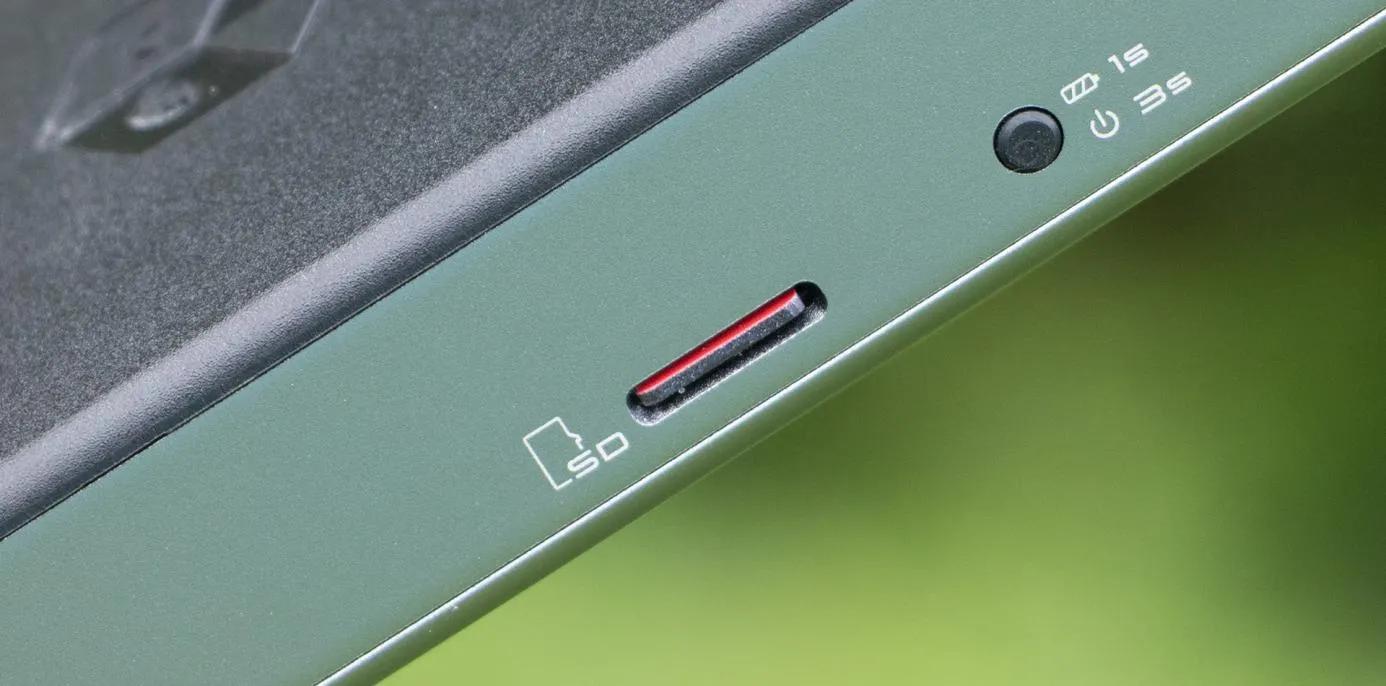

由上至下右侧的依次部分是开关键，是SD卡槽，还有SIM卡槽。开关键借助不同组合的长按以及短按达成不同功能；SD卡槽能够用以开展刷机操作，或者启动系统，又或当作共享磁盘使用；SIM卡槽对Nano – SIM尺寸的卡予以支持。

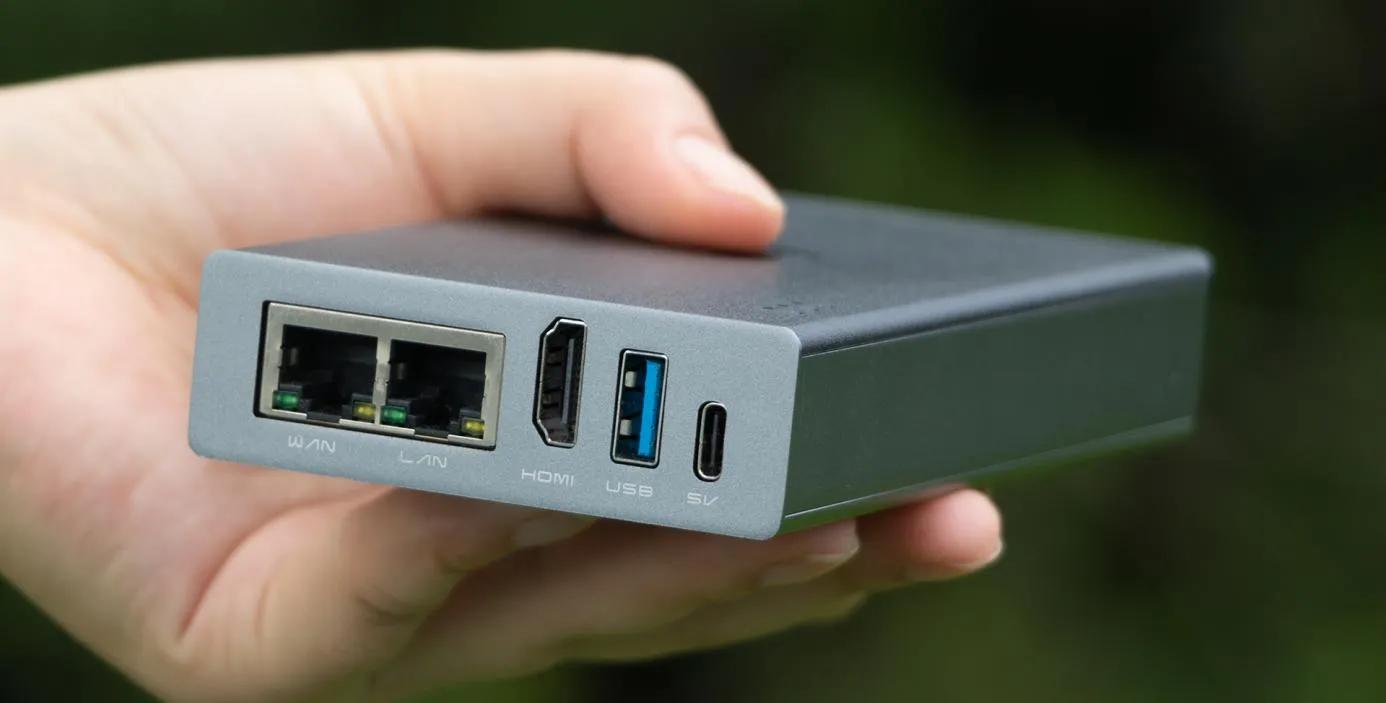

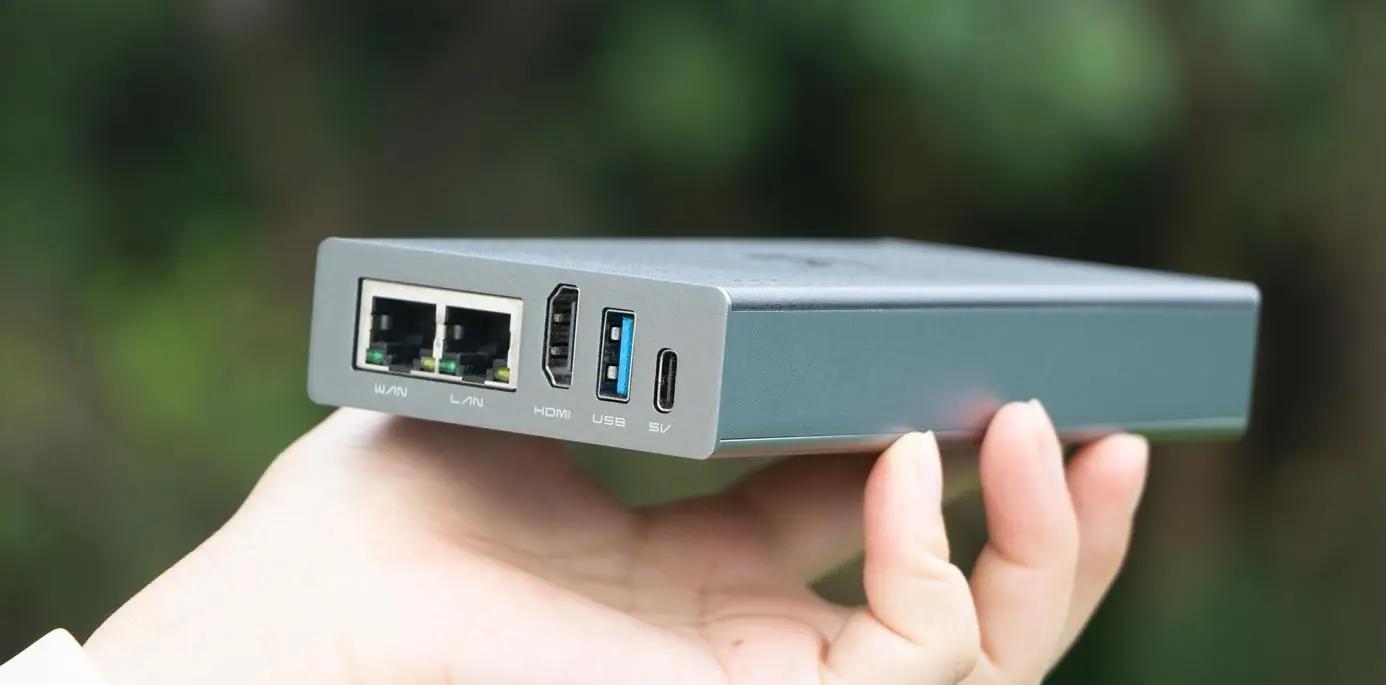

在最为关键的接口层面，光影猫随身路由器给出了双千兆网口，有HDMI 2.0接口，还具备USB 3.0接口，以及Type-C供电口。

光影猫可运行OpenWRT系统，此外，还能刷入安卓系统，也能刷入Debian系统，在这些系统里，HDMI接口能够提供视频输出。

USB 3.0接口，它能够接入U盘，它能够接入硬盘来使用，它还可当作充电宝功能来使用，并且其内置7000毫安电池，将其作为应急电源是完全足够的。

而对于Type-C接口而言，它仅仅能够被用作电源输入方面，并不具备数据交换的功能，官方所给出的供电参数是5V3A输入。

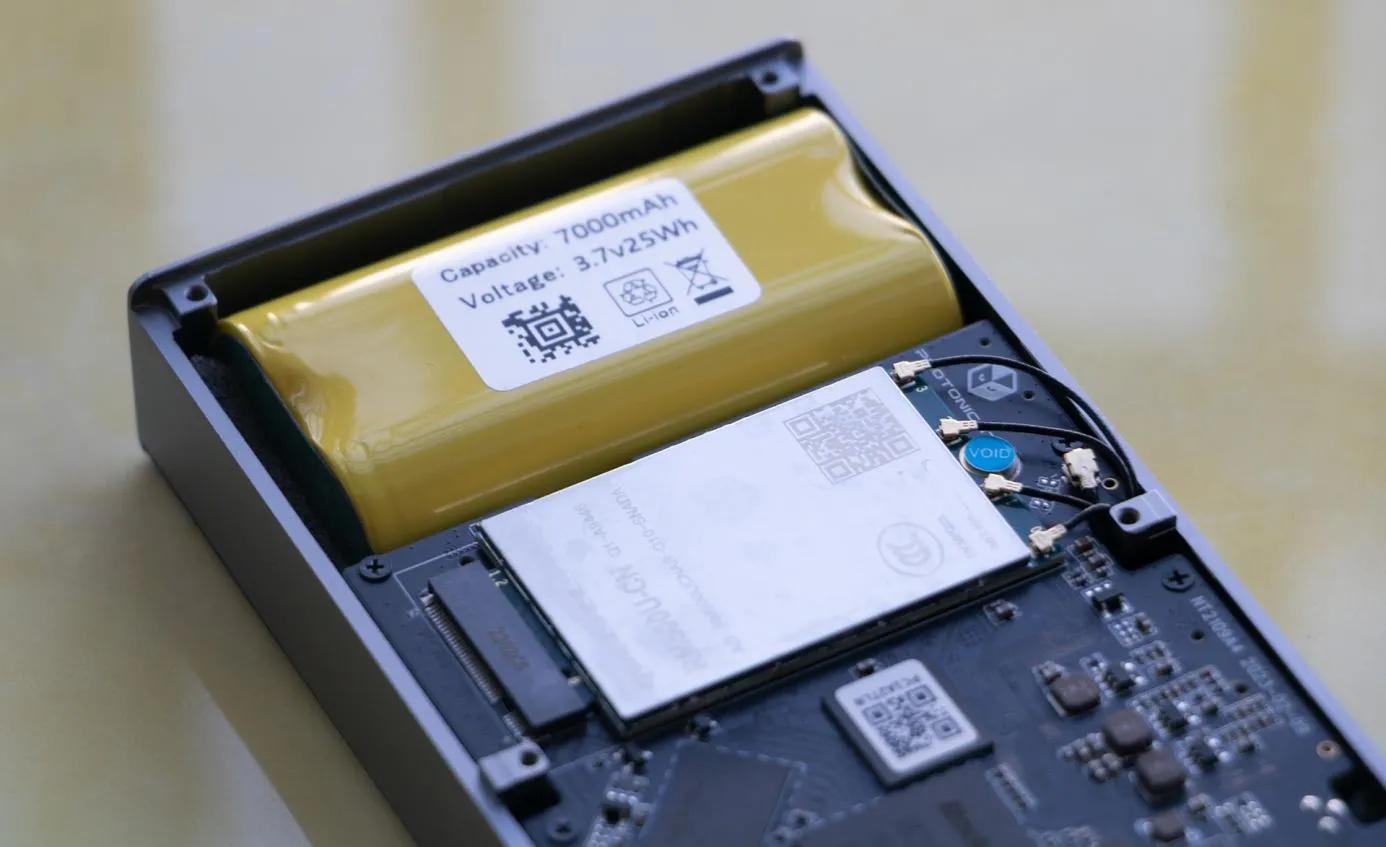

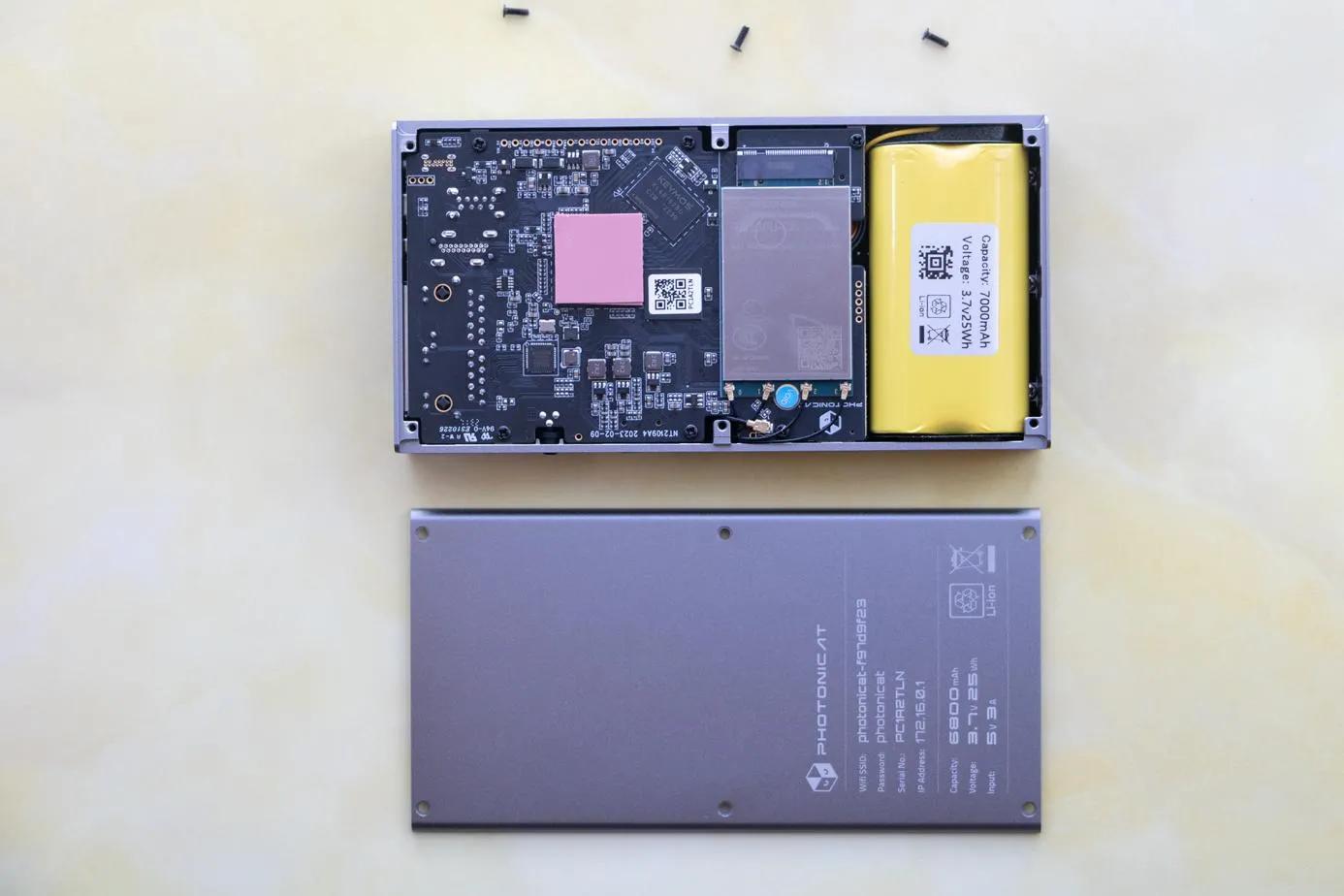

拆下背面螺丝之后便能够拆机，首先映入眼中的是18650电池组，还有RK3568主板。处理器上方存在着导热片。4/5G模块上方也有导热片。这些导热片均与背盖相连接。如此一来便提升了被动散热效率。能够看见5G模块之上有天线与之相连。

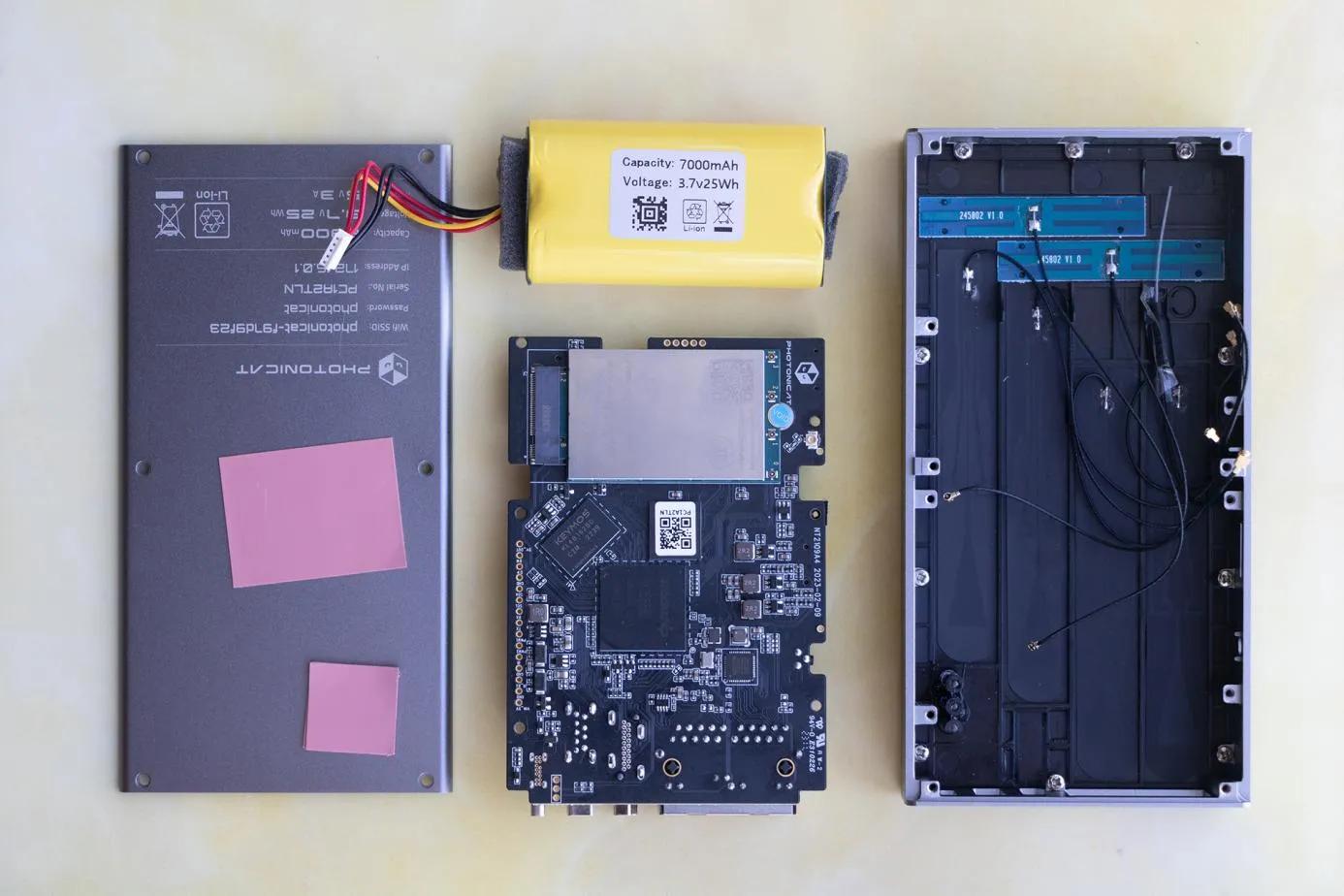

将主板螺丝拧下，所有部件呈现如以下图示，这里面的每一个部件能够单独购买获得，略微有点像半模块化设计了。

天线贴于上盖背面，该天线与4/5G模块相连，同时又和WiFi网卡相连，以此实现信号的接收和传输。光影猫的电池组是由两个18650电池构成，其总容量是7000mAh，在电池方面存在着小幅度的提升。

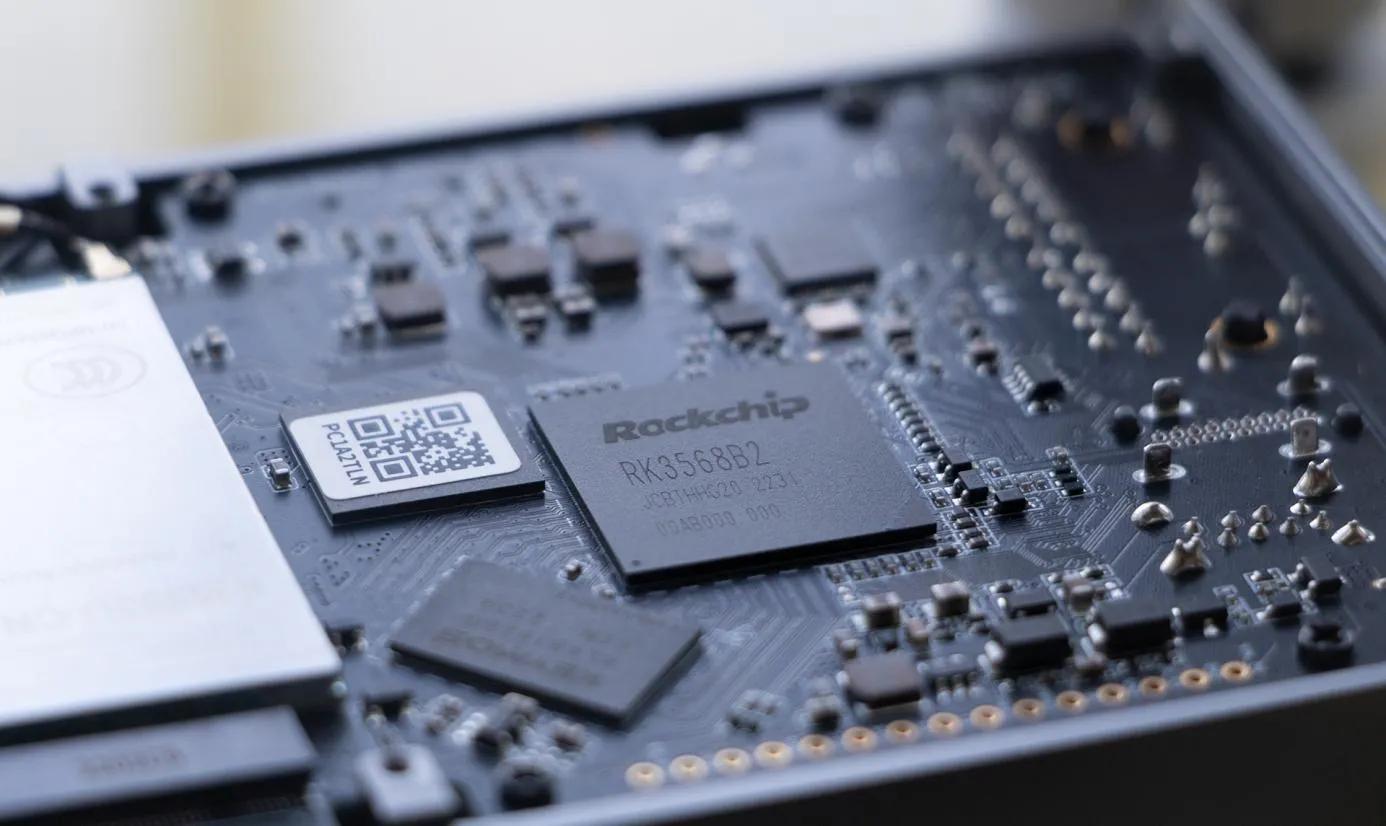

将目光转移到这块RK3568主板，我手上拿着的这款，其配置是2+16 ，它原厂就搭载了移远5G全网通模块RM500U ，而这个RM500U模块是基于国产紫光5G模组的 ，因为受到制程工艺的限制 ，所以它的功耗以及发热稍微偏高一些 ，不过好在具有性价比 ，官方给出的参数表示续航时间大概是4小时左右。

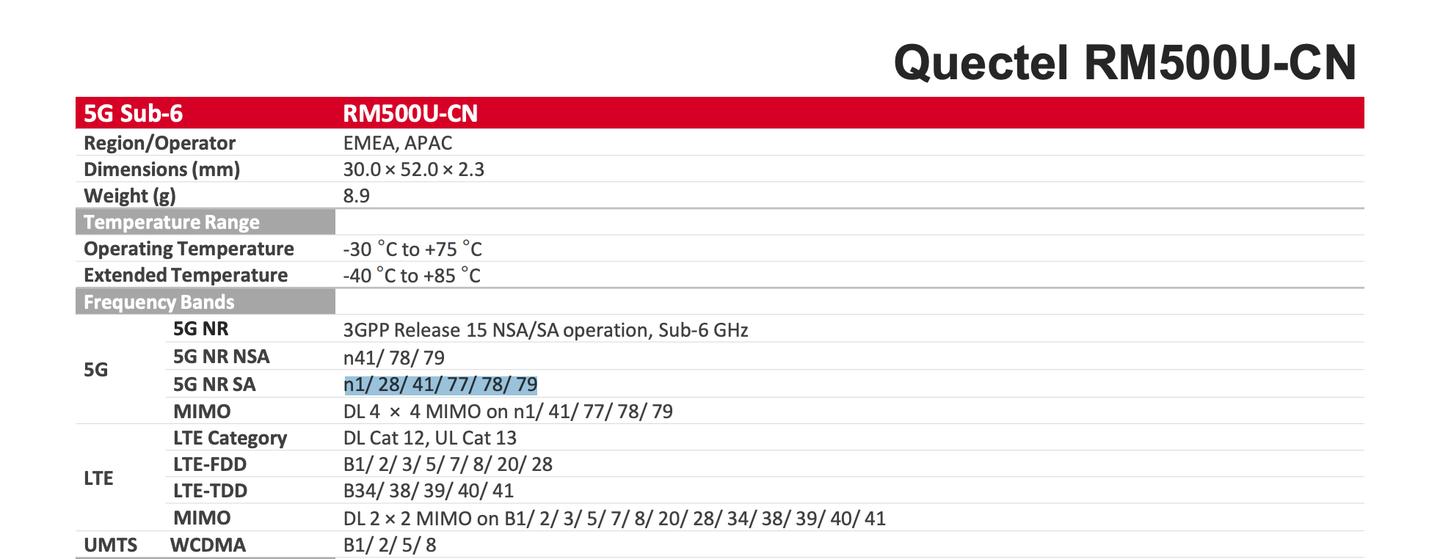

5G支持频段取决于模块，RM500U模块支持频段参数如下。

当然了，光影猫路由器的优势在于能够更换5G模块，要是用户期望高续航且发热 low，那么可自行去更换基于高通5G模组的RM500Q模块以及RM520N模块，当使用这两款模块之时，光影猫路由器在5G的状态下能够提供大概8小时的续航时长。

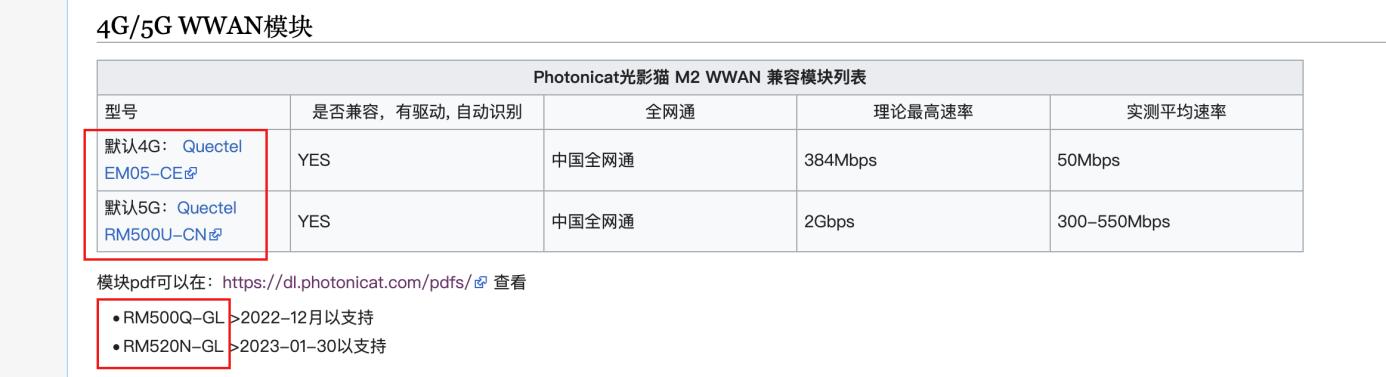

光影猫所提供的原厂固件，已然完美适配这三款5G模块，能够直接自行进行更换，而无需担忧驱动方面的问题。要是选择了移动版的用户，同样可以直接采用以上模块自行实施升级，进而能够新增4/5G功能。

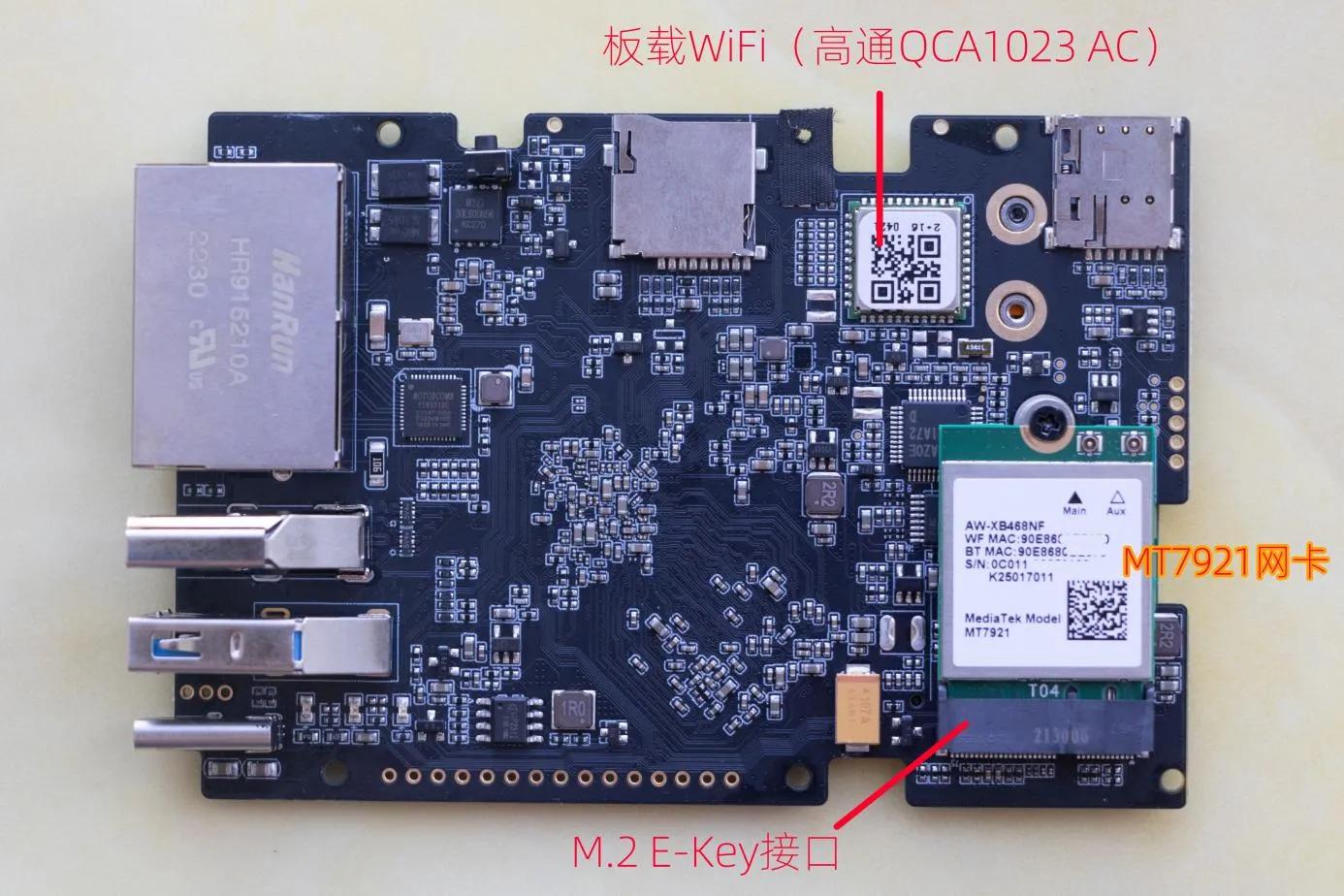

主板另一面是这样的，除了网口、USB、Type – C以及各个卡槽之外，主要有的是板载WiFi，它的型号是高通QCA1023，AC也就是WiFi 5规格，每一款配置的光影猫会搭载板载WiFi。

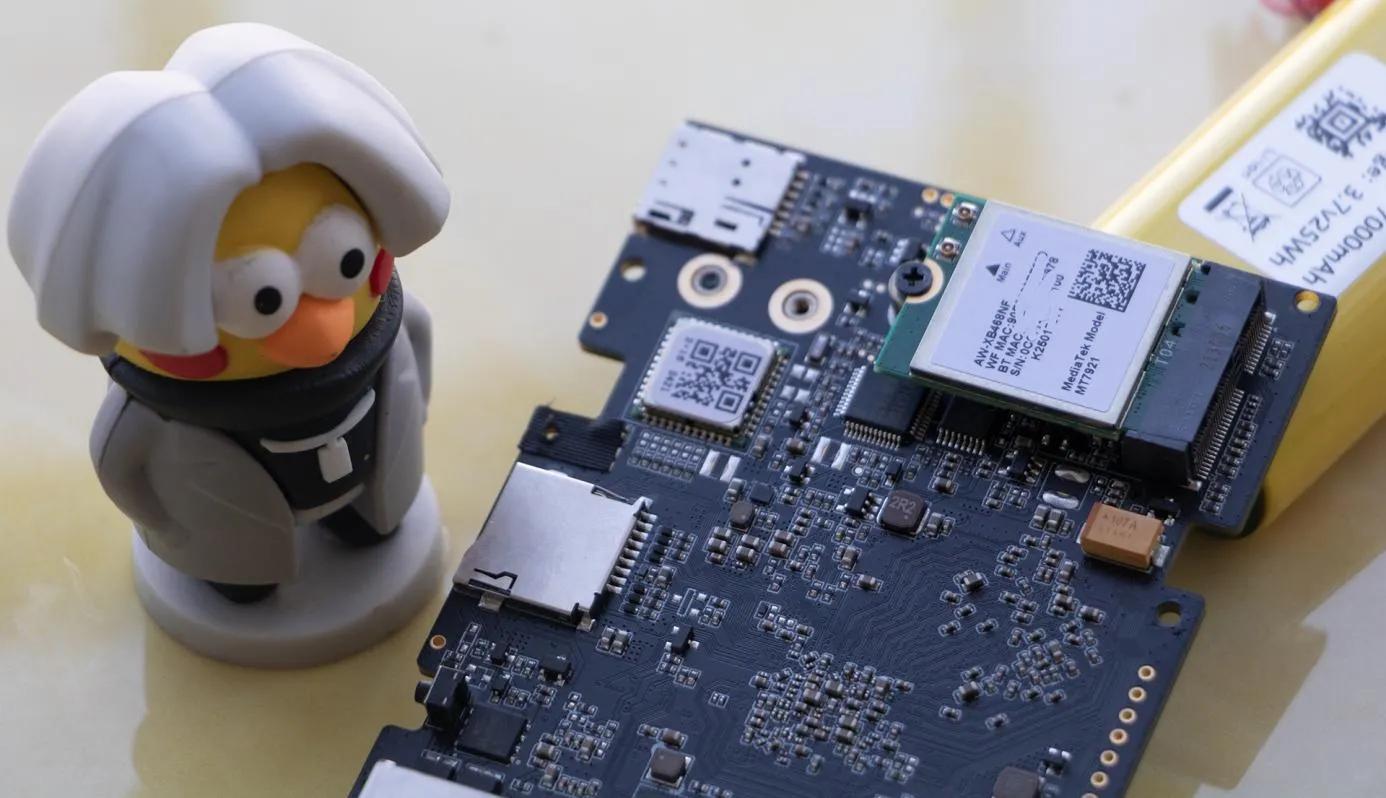

最为关键重要的是这个M.2 E-Key接口，它能够借助M-Key转接卡接入M.2硬盘，然而平常一般都是用它来扩展WiFi 6（E）无线网卡；目前已经接入了MT7921的WiFi 6网卡。

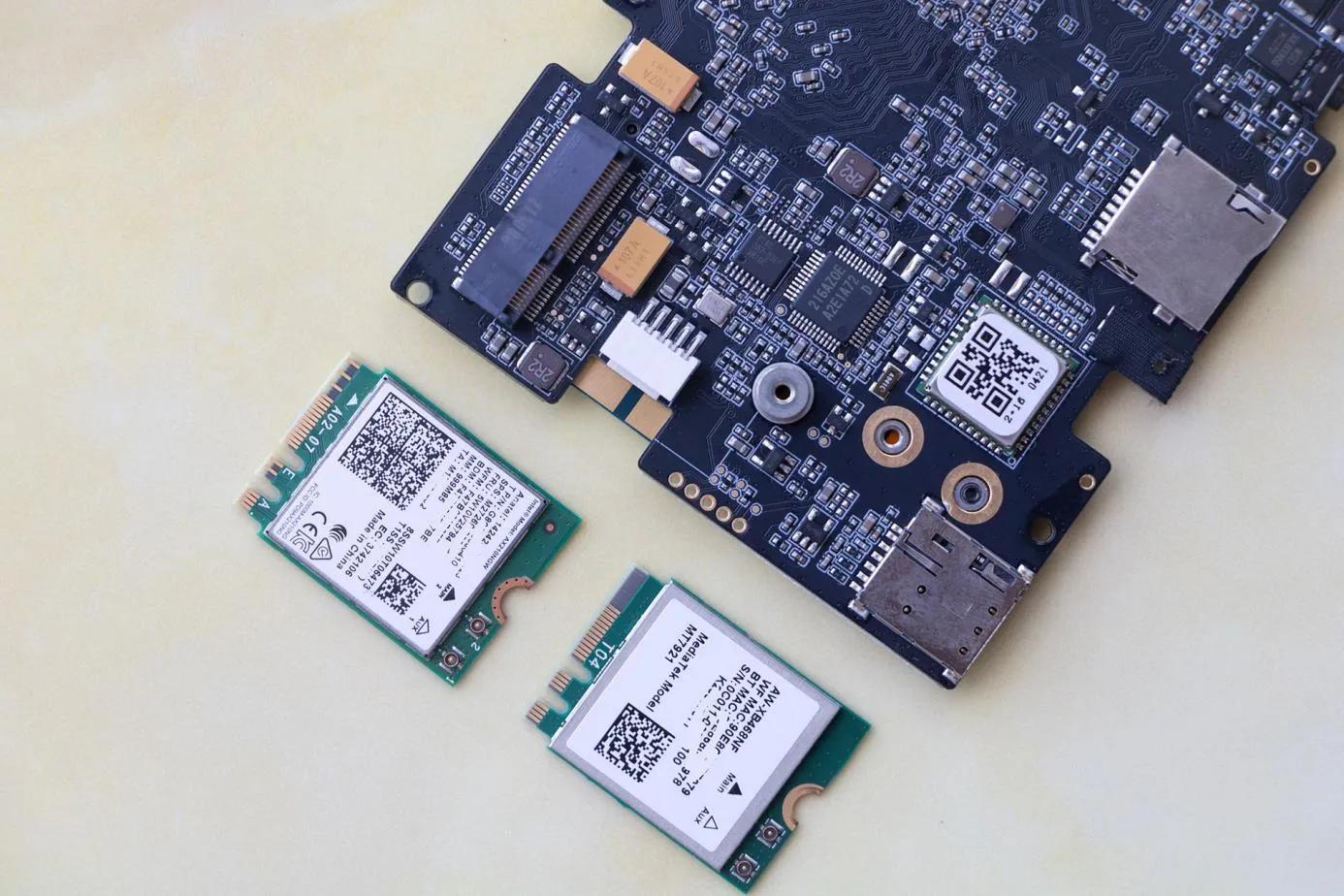

同样的情况，能够自行去增加或者更换这一WiFi网卡，当下呢，原厂固件完美适配的WiFi网卡存在着，MT7921，它属于WiFi 6的范畴，MT7922，这是WiFi 6E的，高通QCNFA765，同样是WiFi 6E的，目前最新版本的固件也对英特尔AX210予以支持了，从理论层面来讲，只要可以解决驱动方面的问题，后续的话能够支持更多款的无线网卡。

具体兼容的WiFi网卡型号请参考官方wiki。

具有能够更换4/5G模块的特性，具备可以更换WiFi网卡的能力，存在用来更换电池的条件，于我而言，在扩展性这个层面，感觉是挺好的。

系统UI体验

已经刷入主装于内置16G eMMc里的，是出场就带着的OpenWRT系统，因此4/5G版本的光影猫，在到手之后，把SIM卡插进去，长按3秒进行开机，就能够直接拿来使用了。

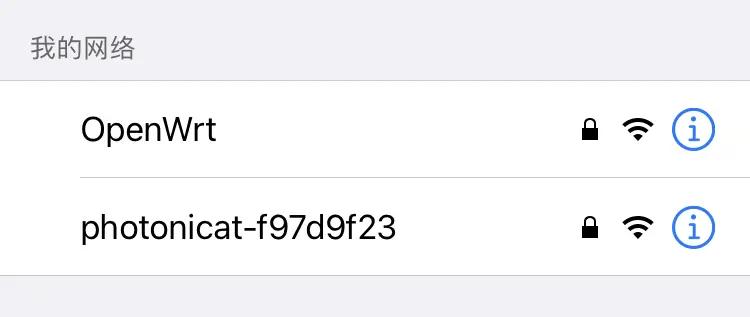

联接板上所搭载的WiFi（以photonicat开头），或者WiFi 6模块发射出的无线信号（以OpenWrt开头），如此便能够达成联网，需要留心的是，WiFi 6模块的无线在默认情况下是处于开放状态的，进入系统之后可以对密码进行设置。

后台存在着两套界面，其中一套是由厂家进行二次定制的UI，另一套是原生的OpenWRT界面，首先呢，要来瞧一瞧定制UI的界面。

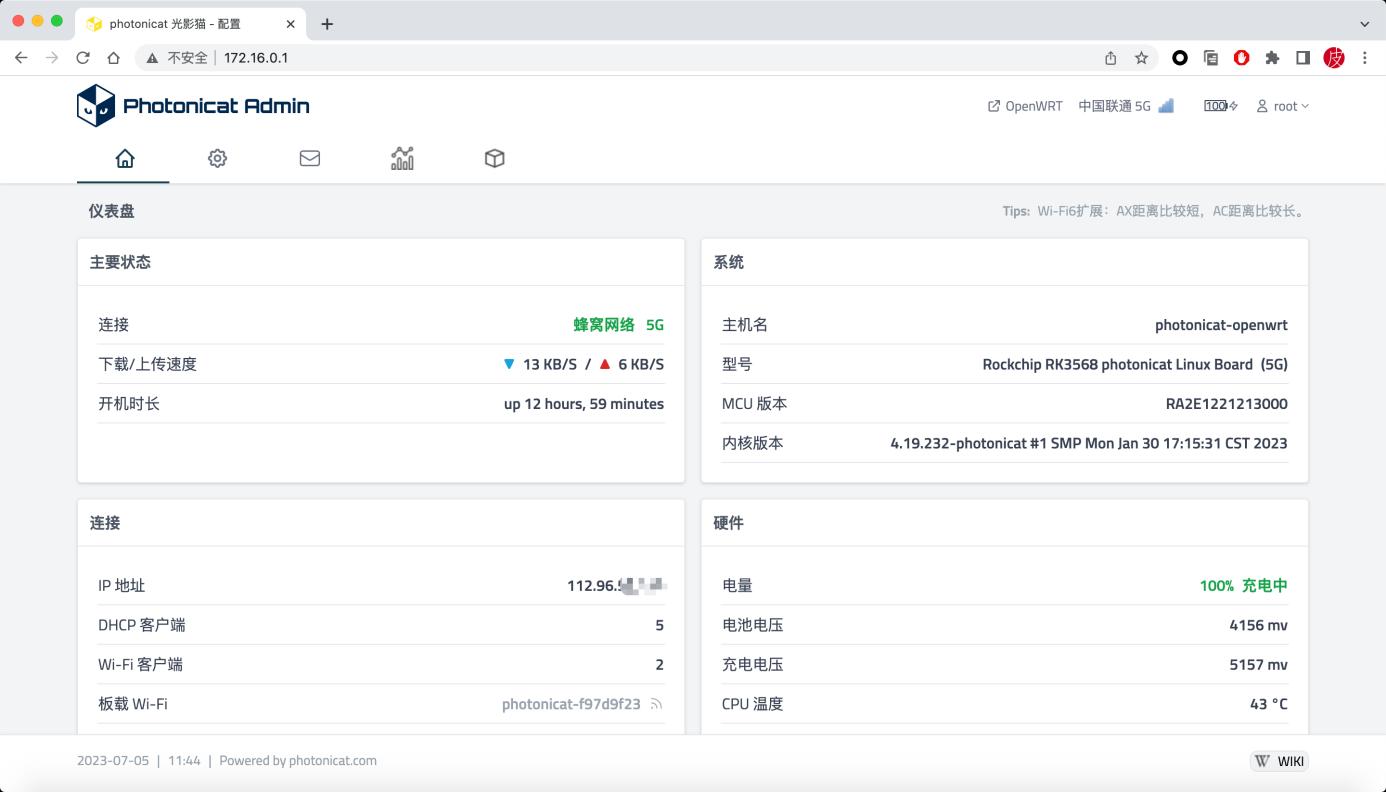

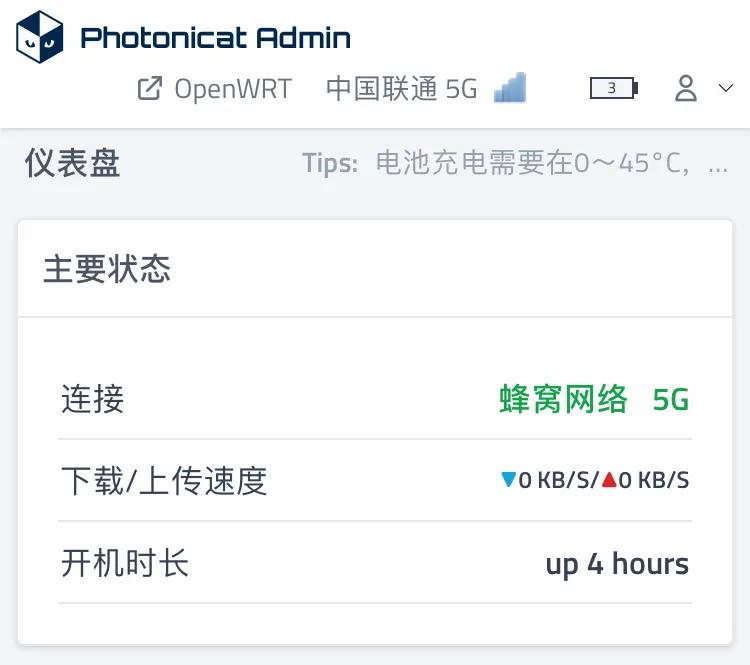

原生界面入口是处于右上角的带有 SIM 信号、电量显示的『OpenWRT』，主页，会展现设备联网信息、上下行的速度、连接进来的设备数量、电池电量以及 CPU 温度等这些各类信息。

这个定制UI我觉得还是挺好看的，设备关键信息一目了然。

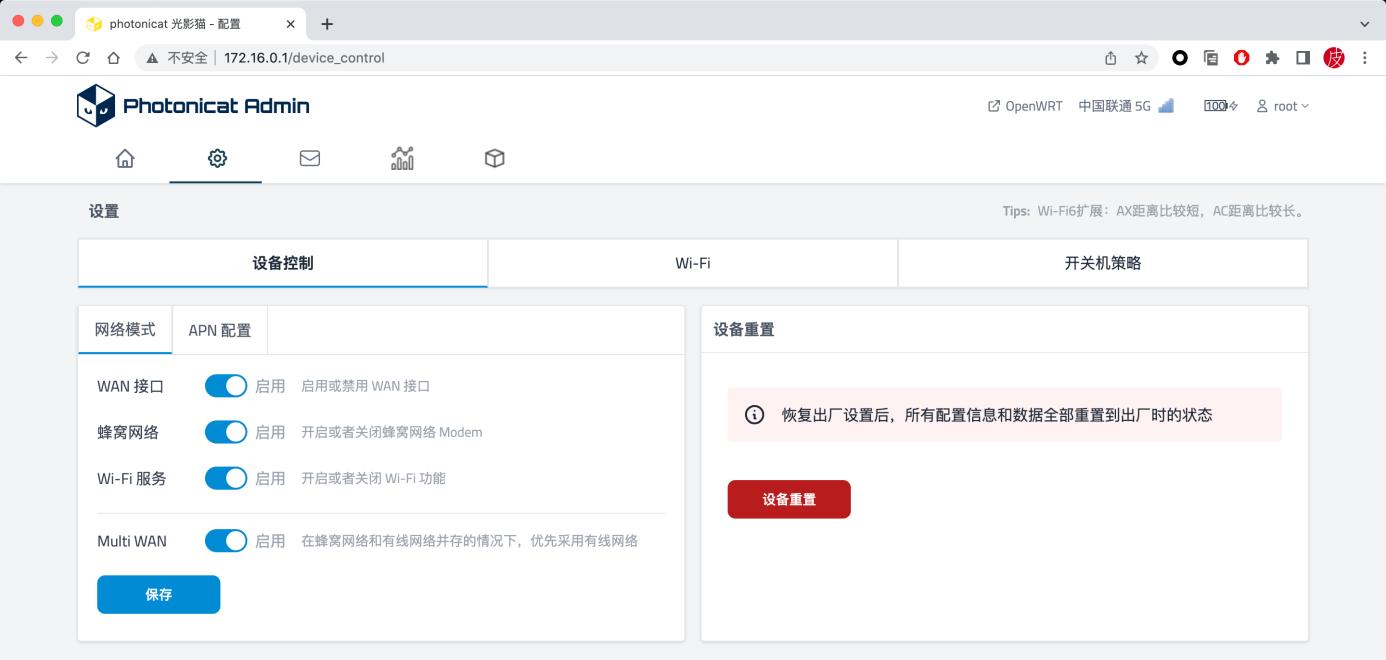

设备的“设置”界面呈现如下情况，它提供了WAN接口的开关，还有蜂窝网络也就是能决定是否开启SIM卡上网功能的开关，以及WiFi开关，另外还有Multi WAN开关（在流量和有线上网时会自动使用有线网络），并且设置了重置按钮。

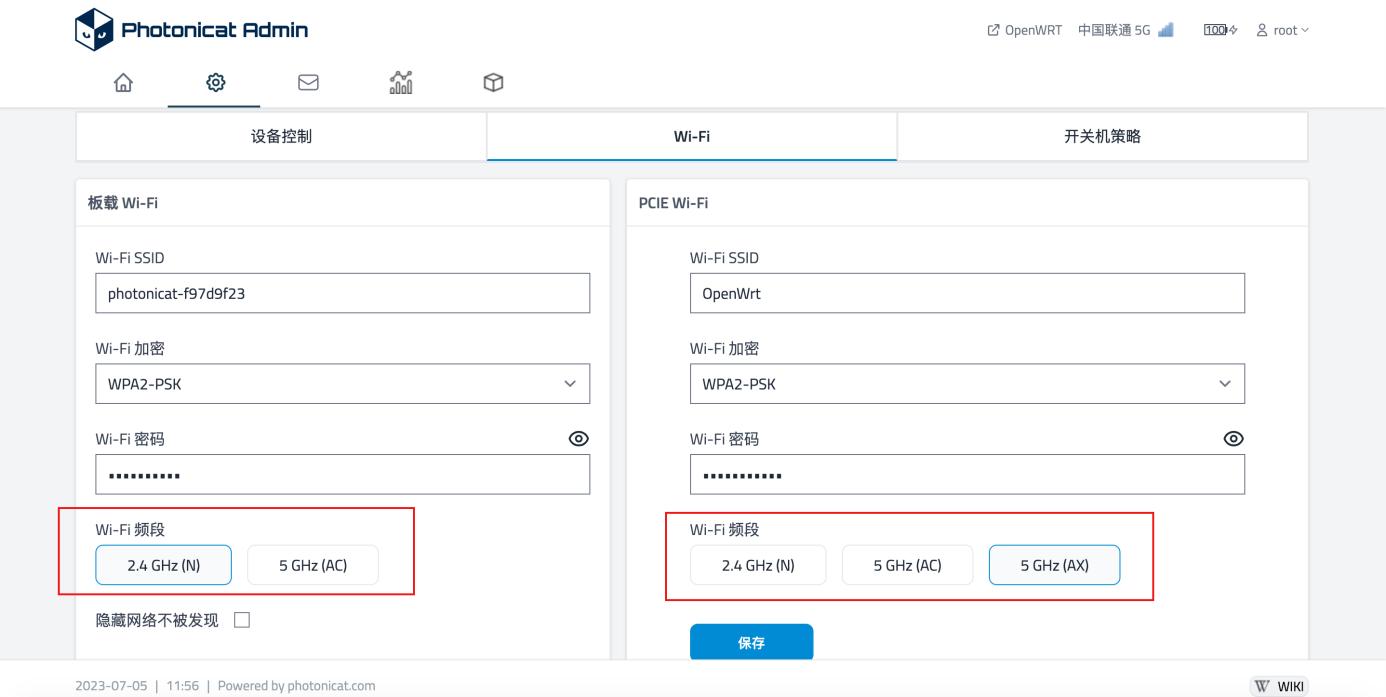

WiFi设置界面主要提供诸多方面设有SSID名称，有密码设置这般情况，如果存在加装WiFi 6模块这种状况时，才会额外多出一个名为『PCIE WiFi』的选项。

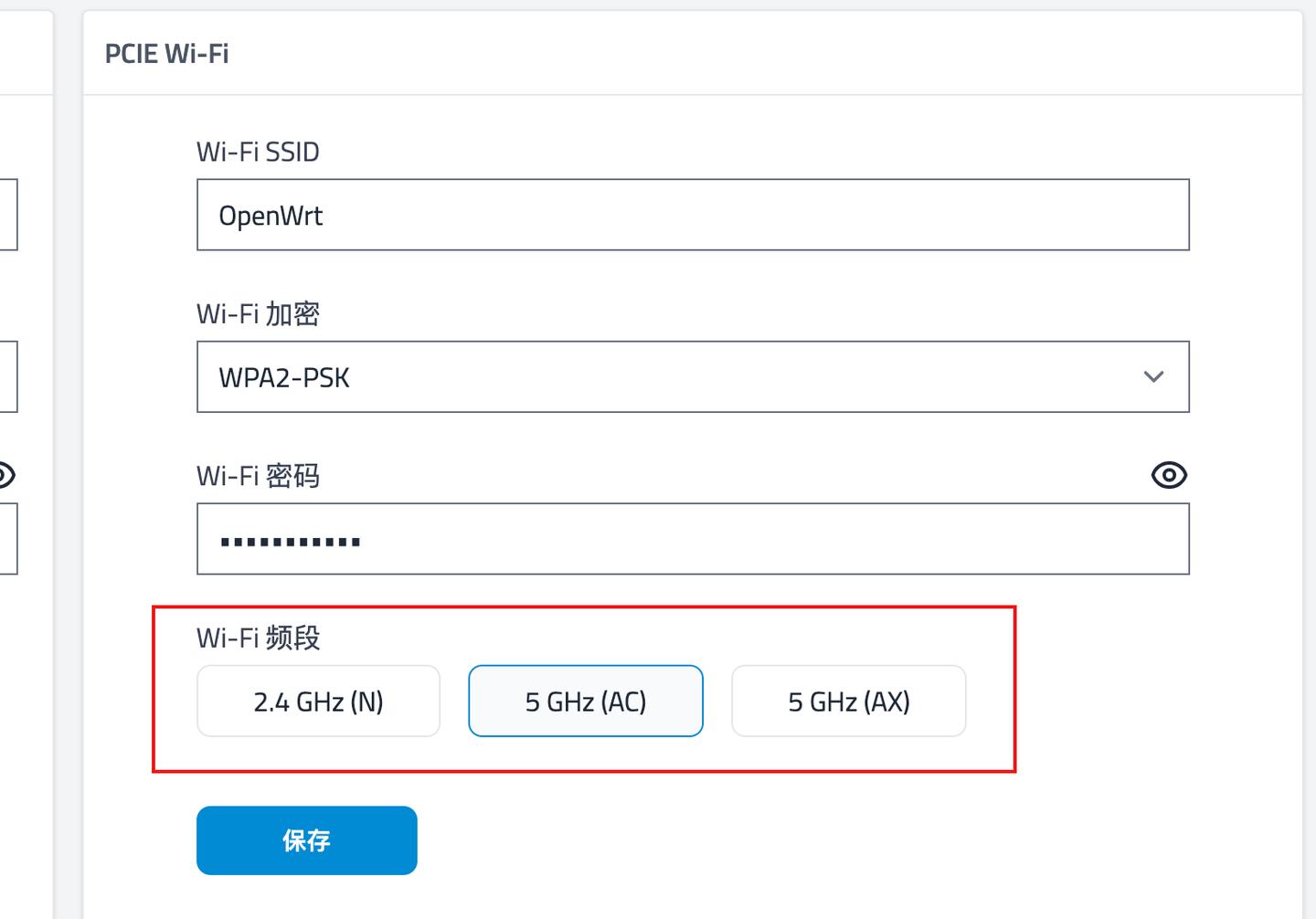

此地能够设置板载WiFi的频段，此地也能够设置PCIE无线模块的频段，为了使连接速度变得越发快速，建议优先采用5GHz频段的无线进行连接；要是加装了网卡模块，建议挑选AX也就是WiFi 6频段进行连接，如此一来能够更好地发挥5G SIM卡的速度。

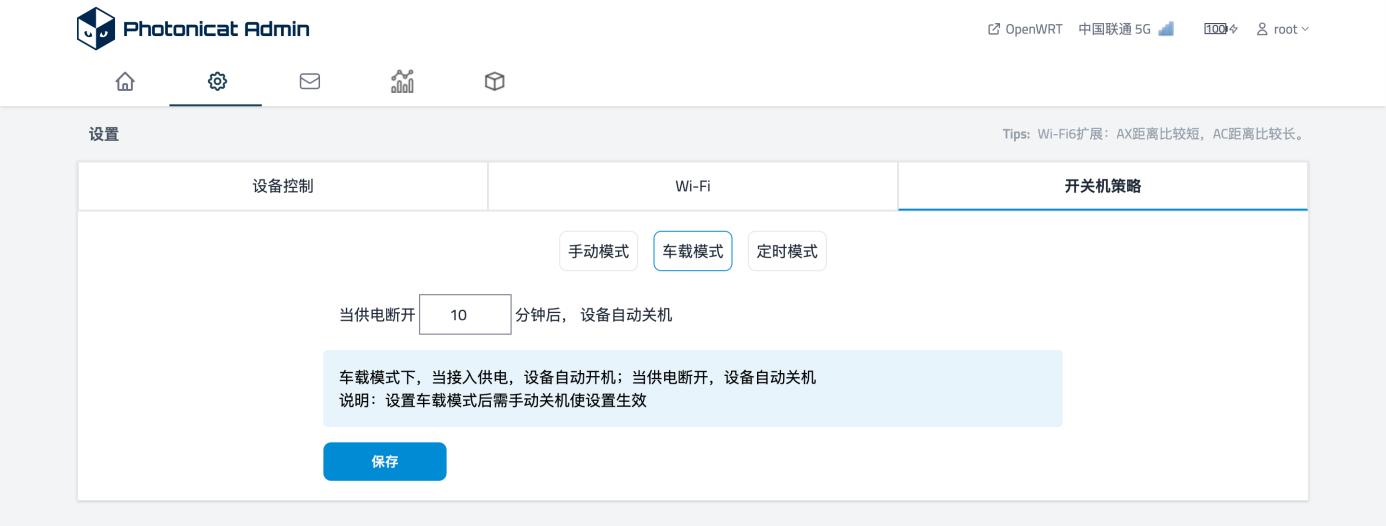

光影猫给出了三种开关机的策略，要是只是如同我这般采用插卡上网，并且偶尔会外出携带，那么按照默认的那个『手动模式』就行，在使用的时候开启机器，在不使用的时候关闭机器。

有一种模式叫“车载模式”，它适合放置在车辆上以供使用，它也是适合车内设备存在需要联网的场景的，在汽车将启动的时候，光影猫路由器会自行开启机器，在熄火之后，它又会自动关闭机器。

“定时模式”，按其字面意思理解，乃是能够设定于何时进行自动开关机操作的模式，而这样的情景，我个人未曾使用过。

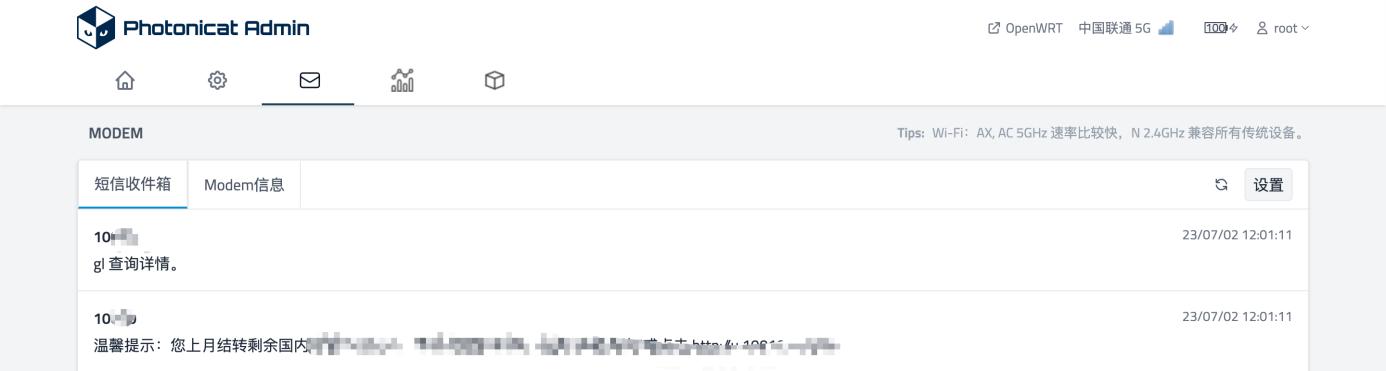

短信收发可在『MODEM』界面开展，短信转发也被支持，查看当前4/5G模块信息这个操作同样被允许。

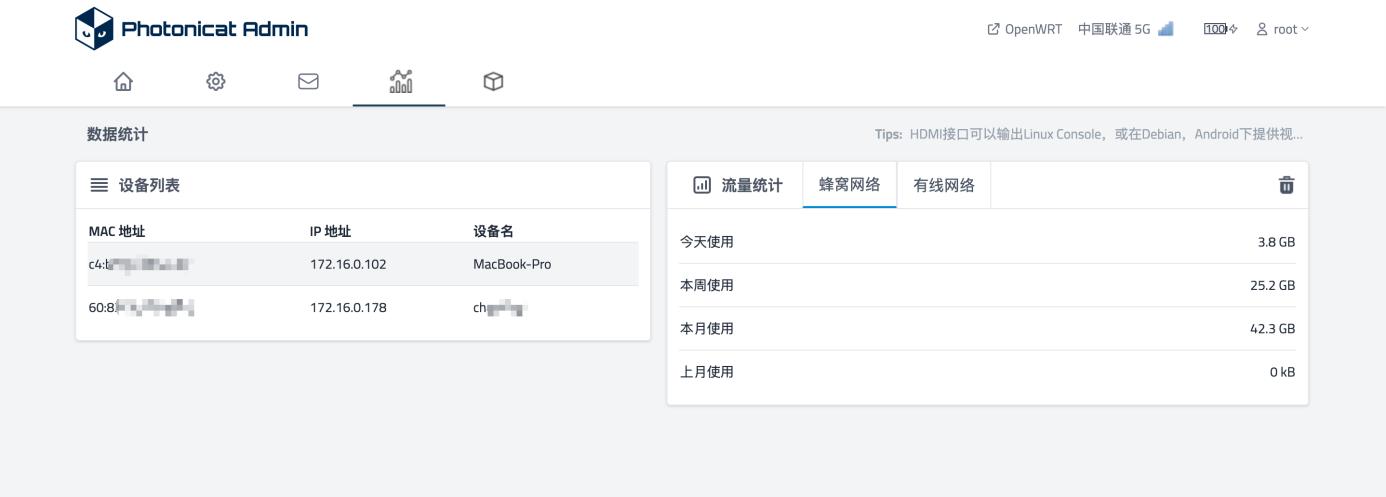

“数据统计”的那个界面，它会给出流量的情况，还会显示有线网络的使用量状况，并且会呈现当前连接到光影猫路由器之下的设备的信息。

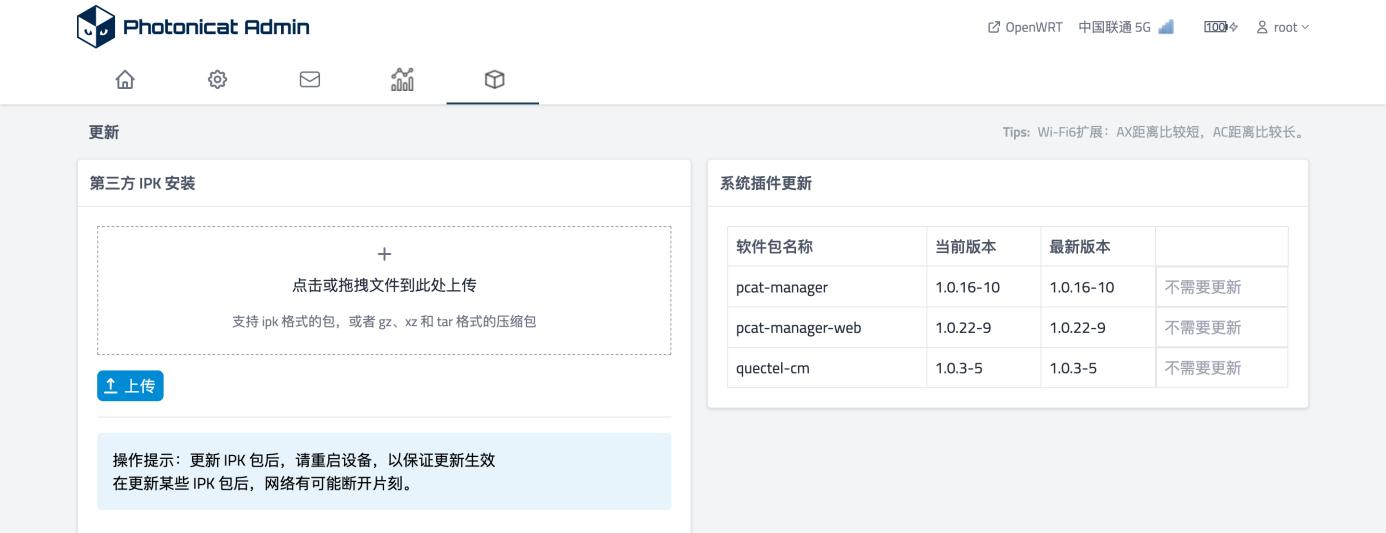

有一个界面叫做『更新』，它主要能够提供ipk安装，OpenWRT所具有的优势在于，可以随自己心意去安装各种各样的应用以及插件，要是你正好存有已经编译完成的ipk安装包，把它直接上传上去进行安装就成，这是极为简单的。

系统插件更新则提供光影猫系统更新、4/5G模块更新等操作。

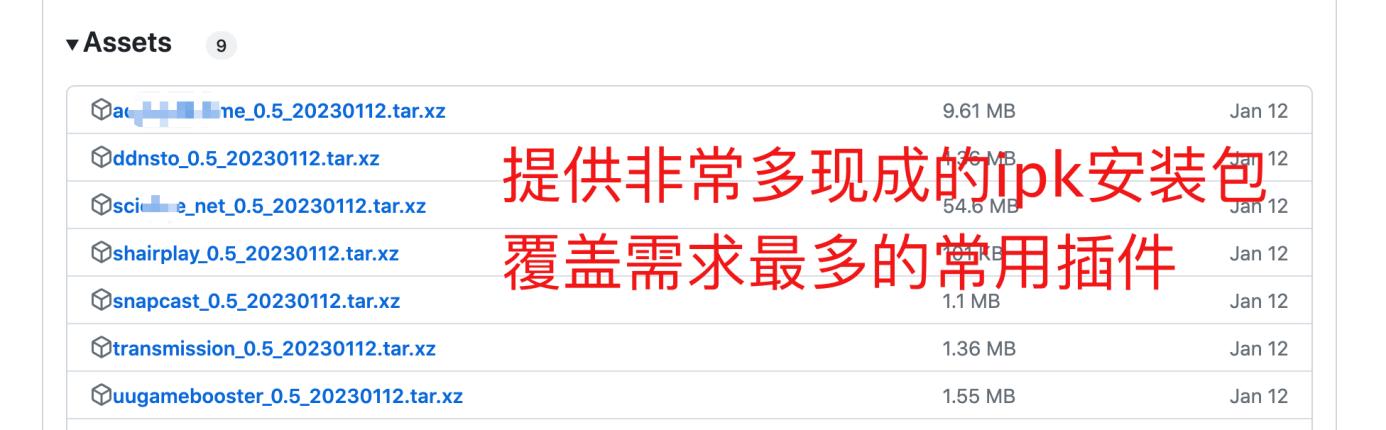

关于常用的软件或者插件，已然存在现成且打包好了的，涵盖了需求最为众多的各类常见插件，极其适宜那些不懂得编译插件的新手朋友，而老鸟则能够自行去进行编译。

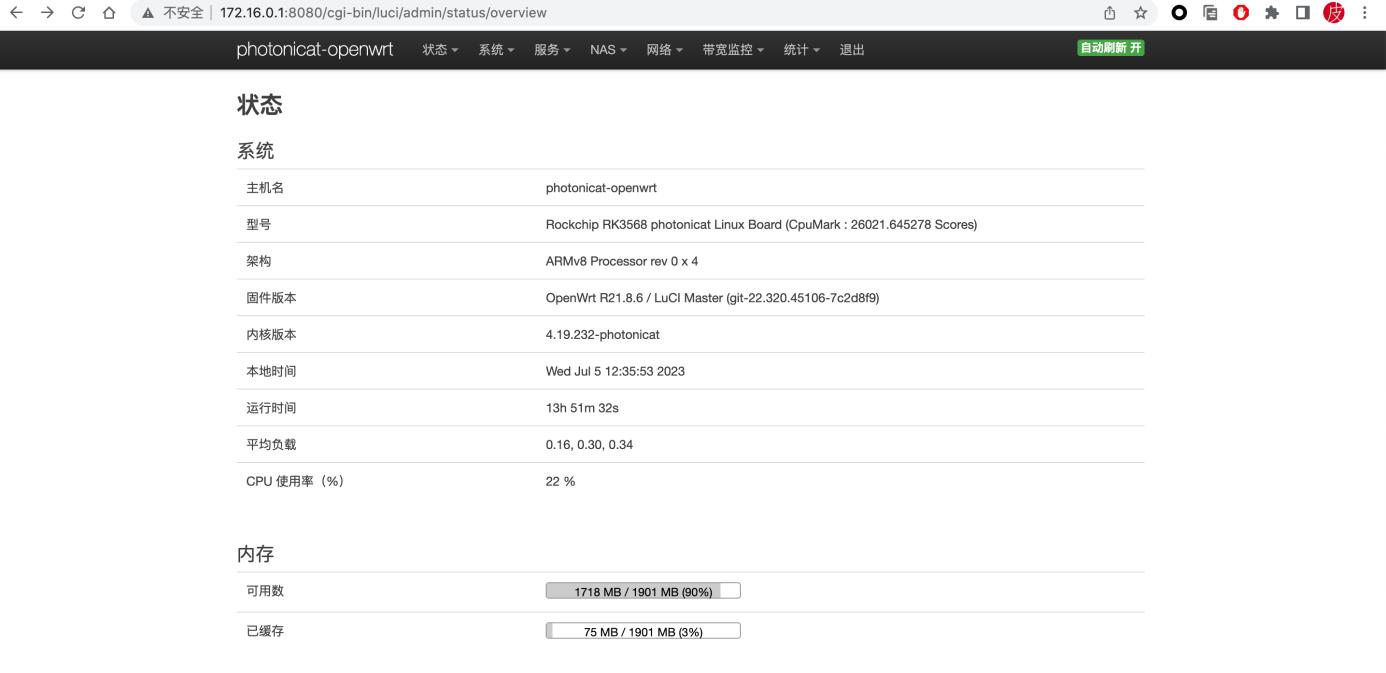

要说到原版OpenWRT所呈现出来的界面状态，那呈现情形，是和我们平常在玩耍期间所接触到的界面情况保持统一模样的，不存在偏大的区别状况。

4/5G插卡速度测试5G插卡模式下速度测试

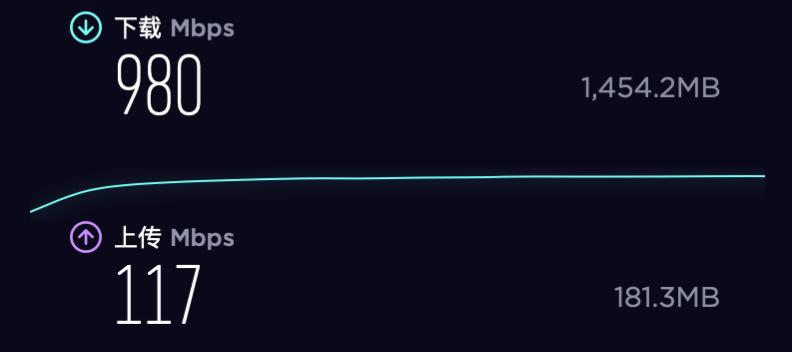

运用光影猫的WAN口去桥接光猫，使之成为主路由来开展拨号操作，接着采用有线连接的方式进行测速，那光影猫能够轻松跑满千兆宽带，在这样的场景当中，RK3568的性能自是毋庸置疑的，毕竟在市面上存在不少搭载此种处理器的2.5G小主机，这些小主机在2.5G的情况下能够轻松跑出超越千兆的成绩。

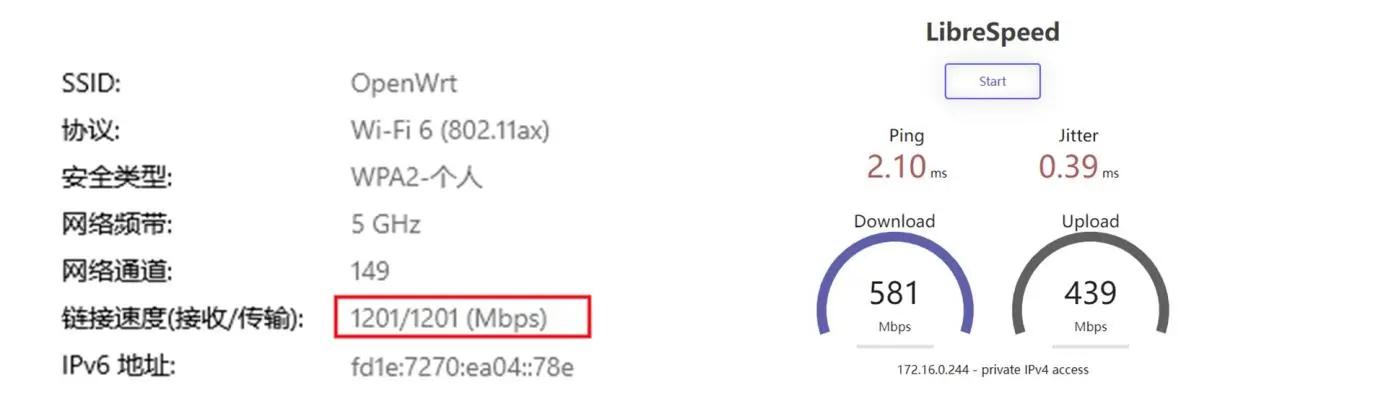

MT7921将AX 5GHz频段开启，其显示的握手速率是1200Mbps，运用内网测速方式，无线状态下最高能跑到600Mbsp左右。要是更换成WiFi 6E网卡，速度理应会有较为明显的提升。

应该是大家比较关心的，是插入5G卡之后的速度测试。我用的是一张联通的5G卡，其速率为常规的500Mbps。把它插入光影猫里边，在5G SA网络状况下开展测试。测试借助的是Speedtest软件。为了能更贴近日常携带时的使用场景，我是于一个大型商场的餐厅内做的测试。由于人流众多，所以基站网络的波动感觉是挺大的。

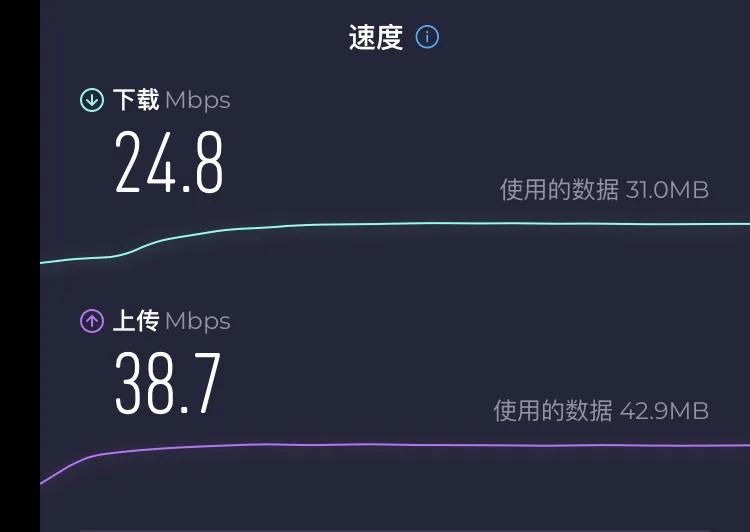

初始阶段，将板载WiFi予以连接，连接的是处于2.4G频段的WiFi，测试所得结果呈现如下情况；板载的2.4G网卡，其下载速率大约为25兆，上行速率约为38兆，要是在搭载5G模块的情形之下，不建议运用2.4频段的无线方式，因为没办法让5G插卡的速度得以充分发挥。

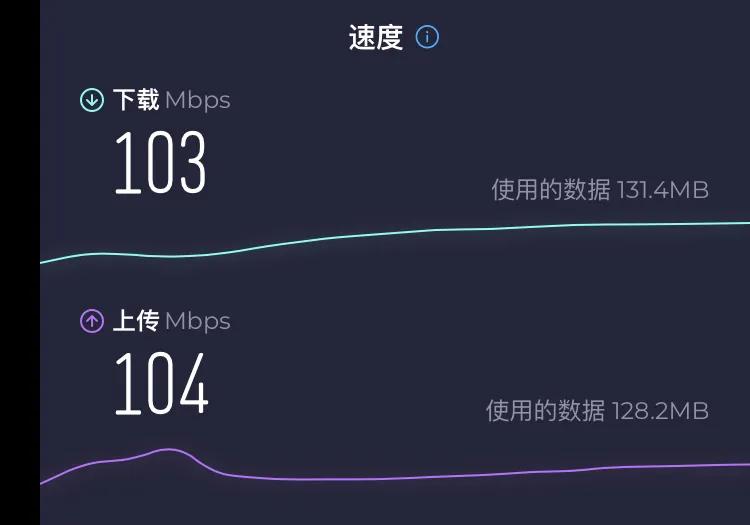

把板载WiFi的频段更改为了5GHz，接着进行连接并测速，测速结果是这样的：上行和下行都达到了满百兆。之所以这样，是因为处在5G SA网络环境下，故而速度瓶颈仍旧存在于板载WiFi处。要是换成4G模块，那么板载无线的5GHz频段就能满足了。

接下来，对光影猫于5G SA情形下，运用加装而成的MT7921无线网卡的速度展开测试，MT7921具备支持WiFi 6的特性，因而存在3种频段可供选择。

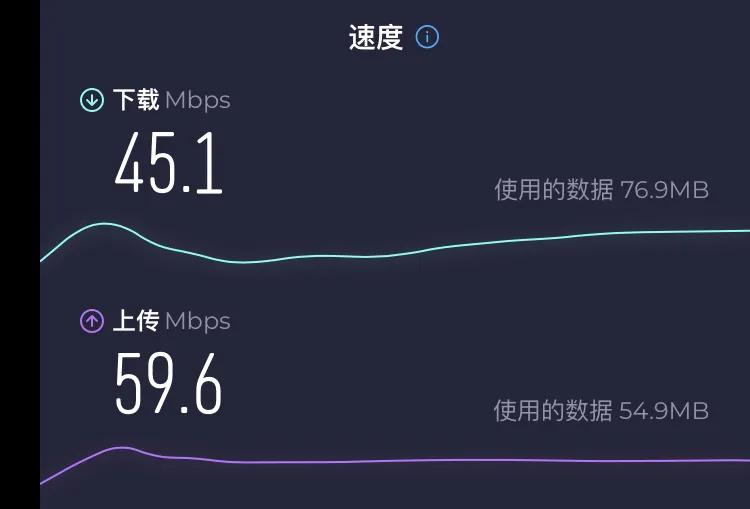

首先，MT7921于2.4GHz进行测试，其速度情况如下，下行速度约为45兆，上行速度为59兆，相较于同频段的板载WiFi，速度有所提高，然而，它依旧没能将5G SA速度完美地展现出来。

将MT7921更改为AC 5GHz后，测试速度如下。

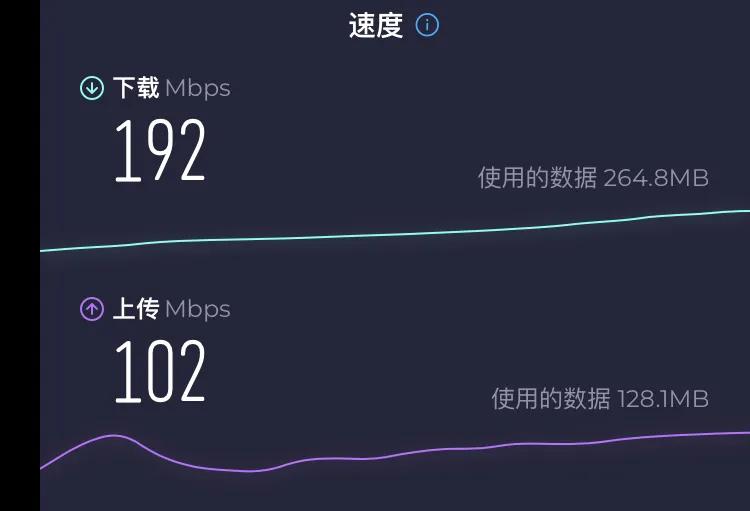

MT7921被更改成AX 5GHz，此更改达成开启WiFi 6的效果后，测试速度呈现如下情况。

据先前测试得出的结果而言，当处于运用5G模块的情形之下，提议增添安装WiFi 6网卡，而且要开启AX频段，唯有如此才能够将5G SA的速度完美地予以展现。

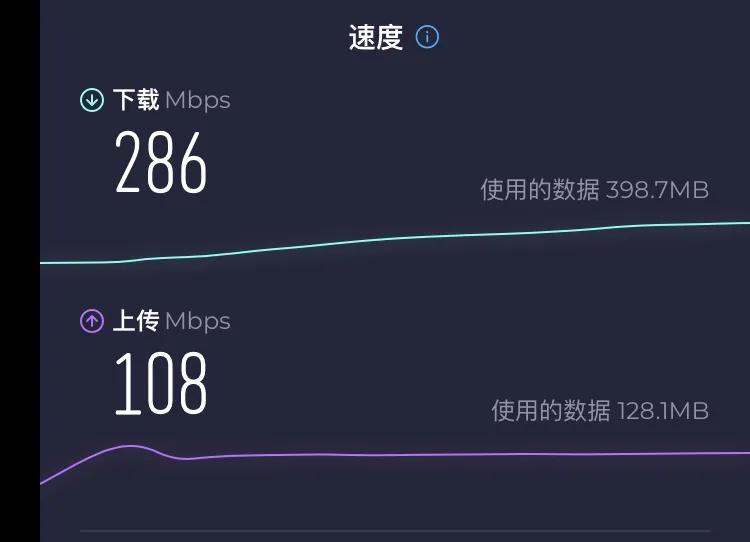

将移远RM500U模块与MT7921网卡进行搭建后，实际测试时，对于能够达到大约300兆的速度，实现跑满是非常轻松容易的，这件事是这样的。

之所以没能将我那具有500速度的5G卡跑满，主要在于当下使用5G的用户数量众多，网速被进行了平均分配，再加上我所在的位置属于商圈，基站所承受的压力相对较大，故而跑不满。

4G插卡模式下速度测试

在前一项进行的有关5G插卡网络环境的测试范围里的情况下，存在这样一部分朋友，他们有可能会对那种具备较高性价比的4G版本怀有看重的心理和兴趣，鉴于此这种状况，所以在当前此地这个位置上，我通过运用RM500U这一工具来将网络锁定为4G网络，进而开展这样一项操作，即模拟一下4G版本的光影猫其速度能够达到怎样的一个数值。

运行导入命令，便可实现锁定4G网络，这件事不难，官方wiki里对其有提供方法，此方法需要使用到AT命令，才能够让5G模块锁定4G网络。

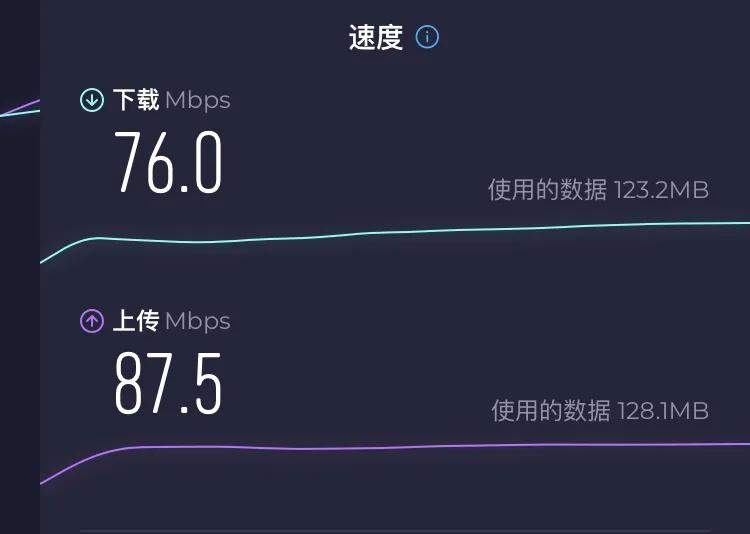

这会儿我就要专门测试处于4G网络以及5G无线频段状况下的结果了，所测出来的结果是这样的。说不定我所在的这个位置4G网络的速度的确是挺好的，下行和上行的速度都存在70到80兆之间；就算是在人员密集的区域也能够拥有大概30兆的速度，这同样是当下4G网络的平均速度，仅作为参考。

功耗、续航测试

瑞芯微RK3568处理器，其功耗相当低，它的设计TDP仅仅为5瓦，故而你能够在各类arm架构的多网口机器上面瞧见它的身影，所以这一台光影猫5G随身路由器，它的功耗同样是很低的。

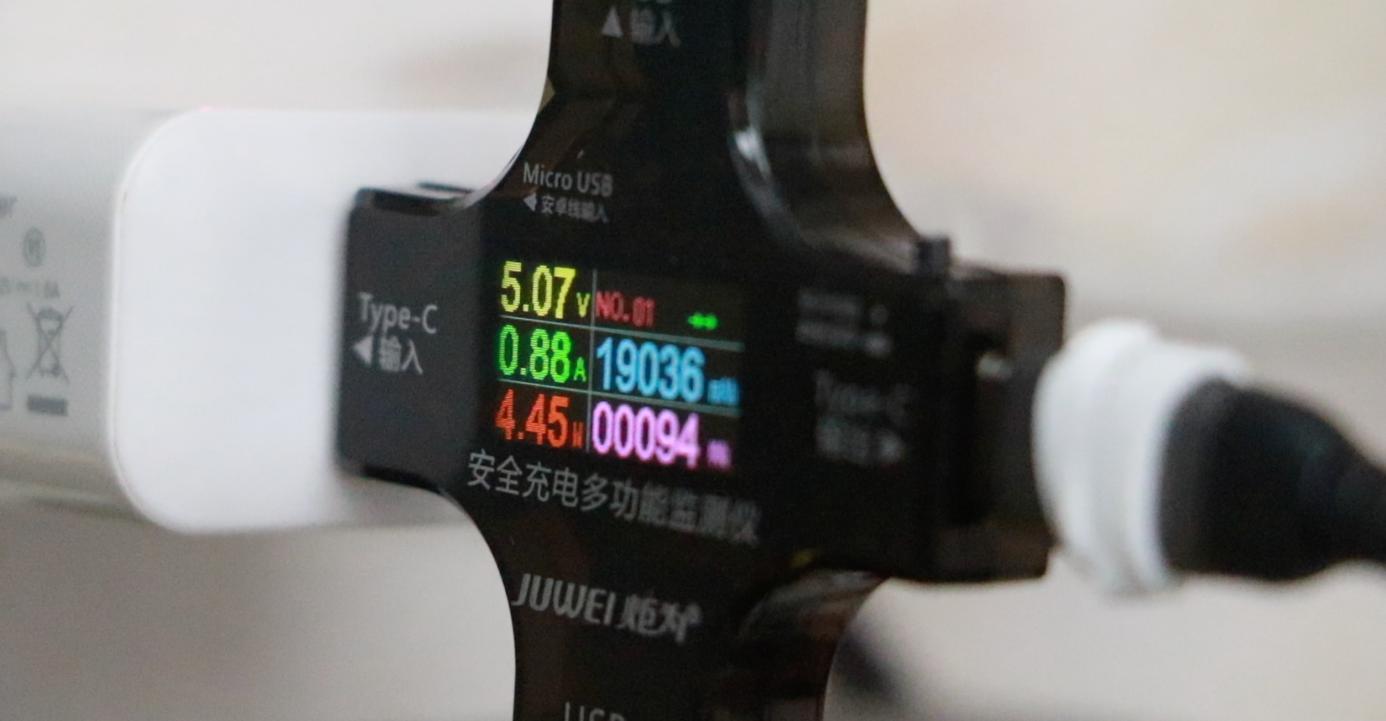

充满电时，使用插卡5G SA网络的情形下，功耗约5瓦，对于软路由而言，这已经是极低的了。

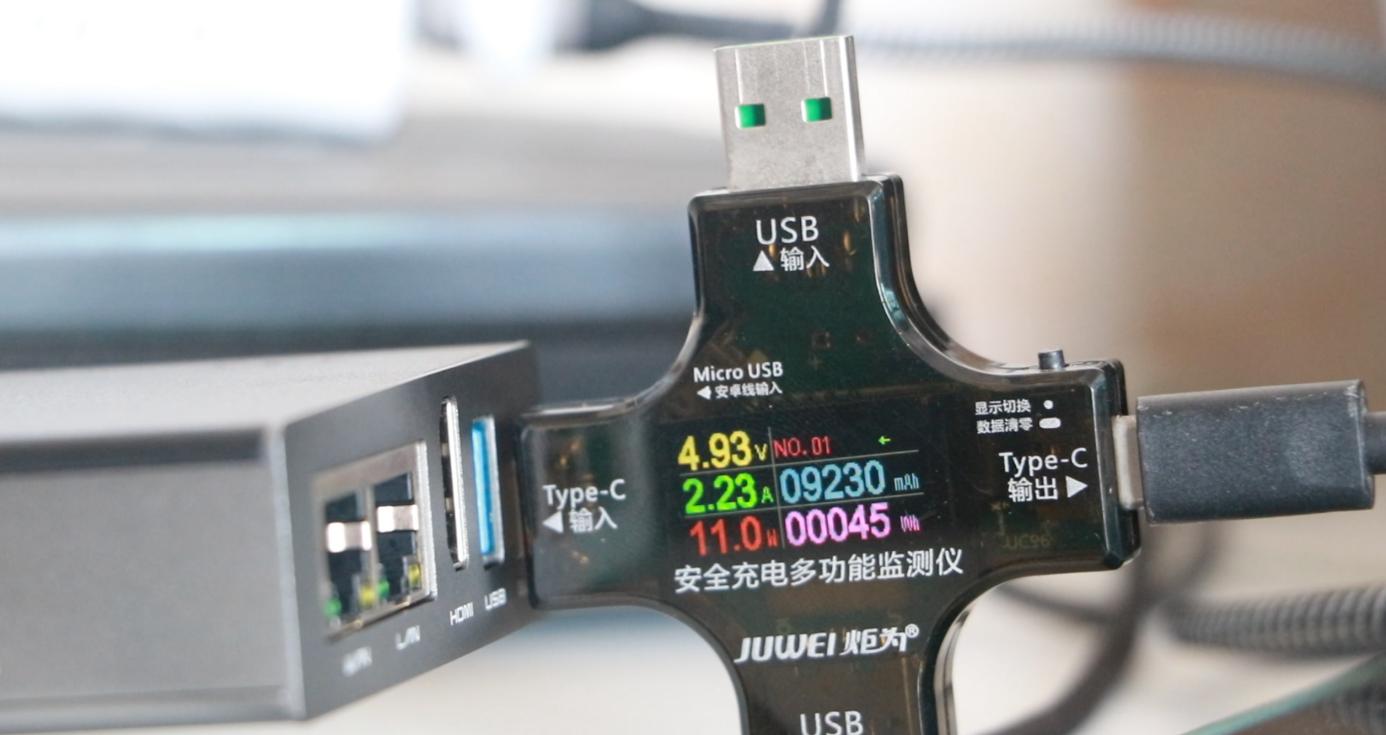

在处于5G SA插卡的情形下，同时是内置电池充电的状况，此时功耗呈现出约为10至12瓦的波动状态。

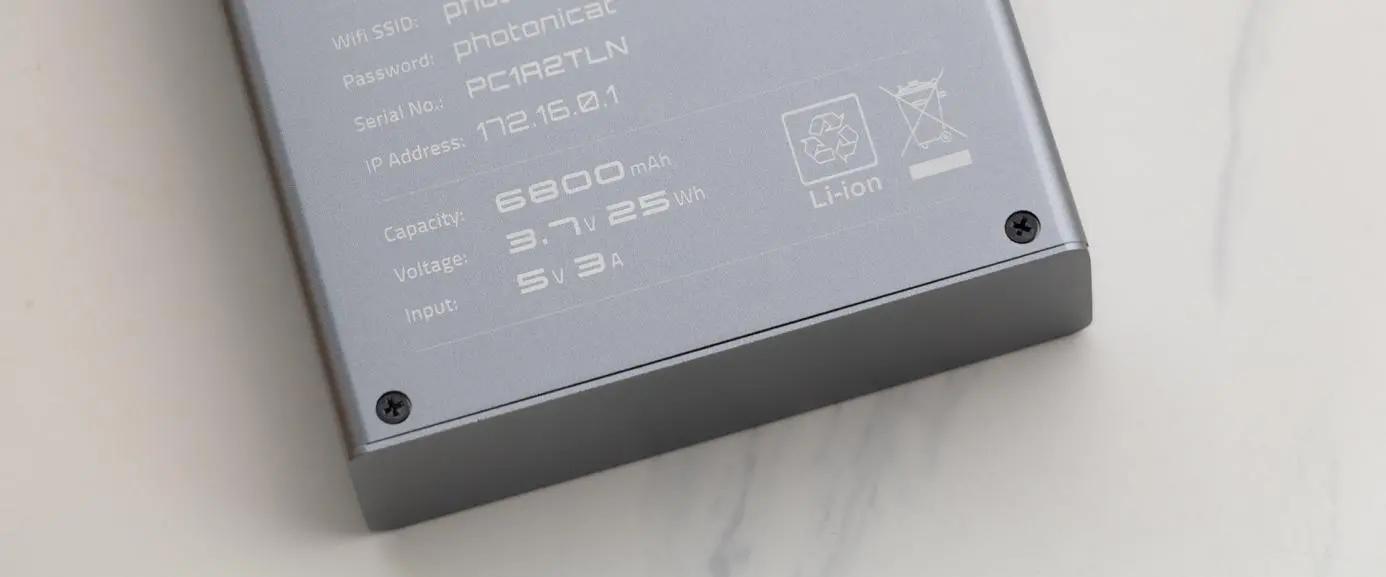

后盖给出的充电参数，乃是5V3A，标配的那个充电头，同样能够支持5V3A输出；需要留意的是，充电电压不可以超过5V，不去使用私有协议的充电头进行充电就行。

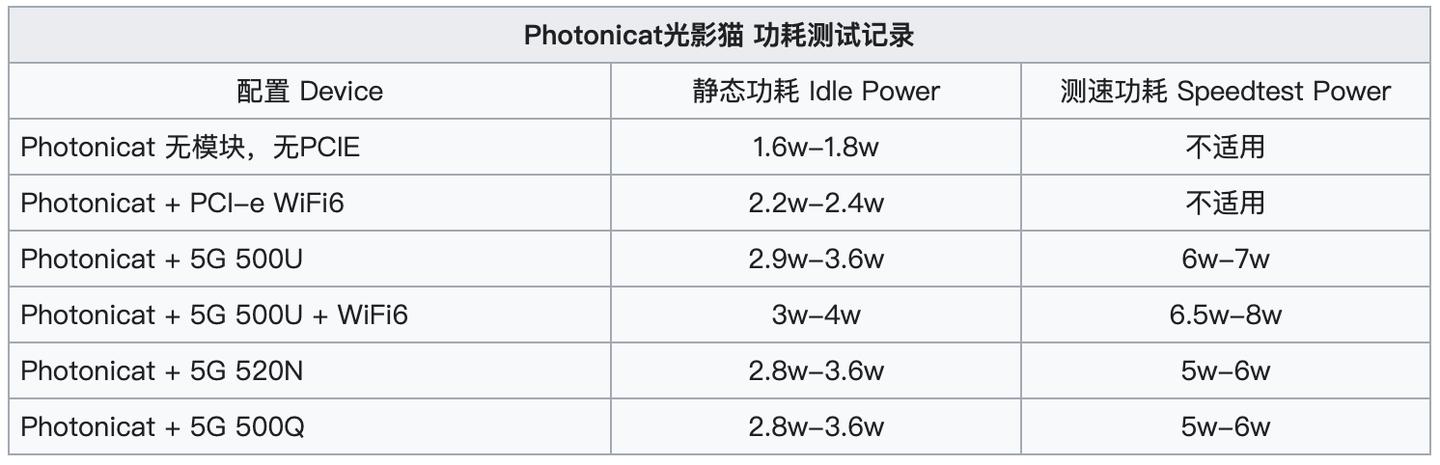

测完才发现官方也放出了功耗测试，可参考。

此外，众人较为关注的便是续航了，在全程处于5G SA网络这种状态之下，再加上MT7921网卡开启AX无线的情形时，我带着光影猫外出进行了多次测试，针对两台手机按照日常状况去刷视频、发信息等这般操作，以此来模拟日常使用场景，在持续开机4小时之后，电量剩余处于3%至10%左右来回波动，所以，在5G模式下，光影猫的续航时间大概为4小时。

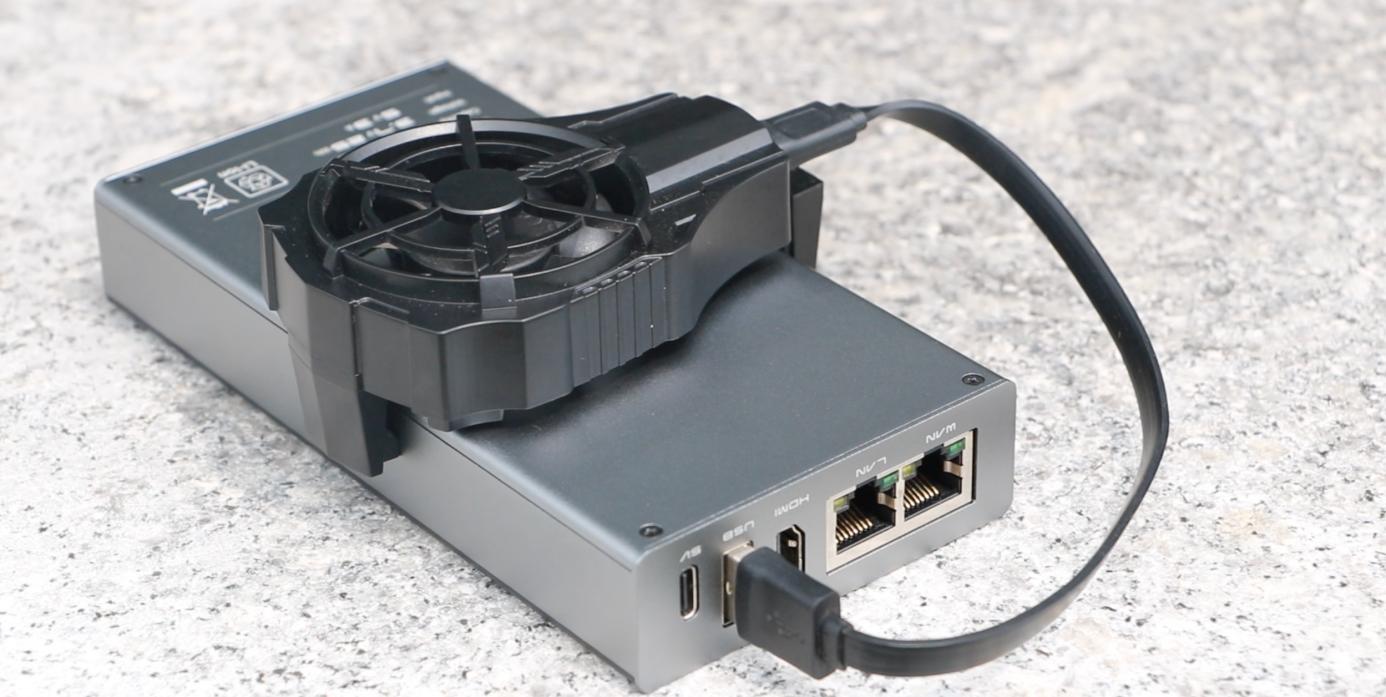

在此声明一下，鉴于RM500U模块发热相对较大，故而我增添了一个背夹风扇用于给光影猫散热，这个背夹风扇功耗大概是0.7瓦，以上测试所获取的4小时续航结果便是在这样的条件之下测试得到的，除掉背夹风扇功耗，保守来讲4小时以上续航是没有问题的。

在4G模式之下，能够提供大概8小时的续航时长，要是一天都在外出奔波，那么4G模式的续航其实也就足够了，确实如此，在某些并不追求5G极速的情形当中，我通常也是会直接将网络锁定为4G，它能够支撑8小时，这也足以应对一次和朋友们进行露营、户外烧烤之类场景了。

提到连接设备数量，在5G SA情形下，可给出大概300兆带宽，就我外出露营同朋友们实际测试，在实测8至10台设备连接时，上网极为流畅，若处于锁定状态，视频便会有1至2秒缓冲 ，毕竟在多设备同时使用时，4G网络仅能提供40至50兆带宽，略显吃力。

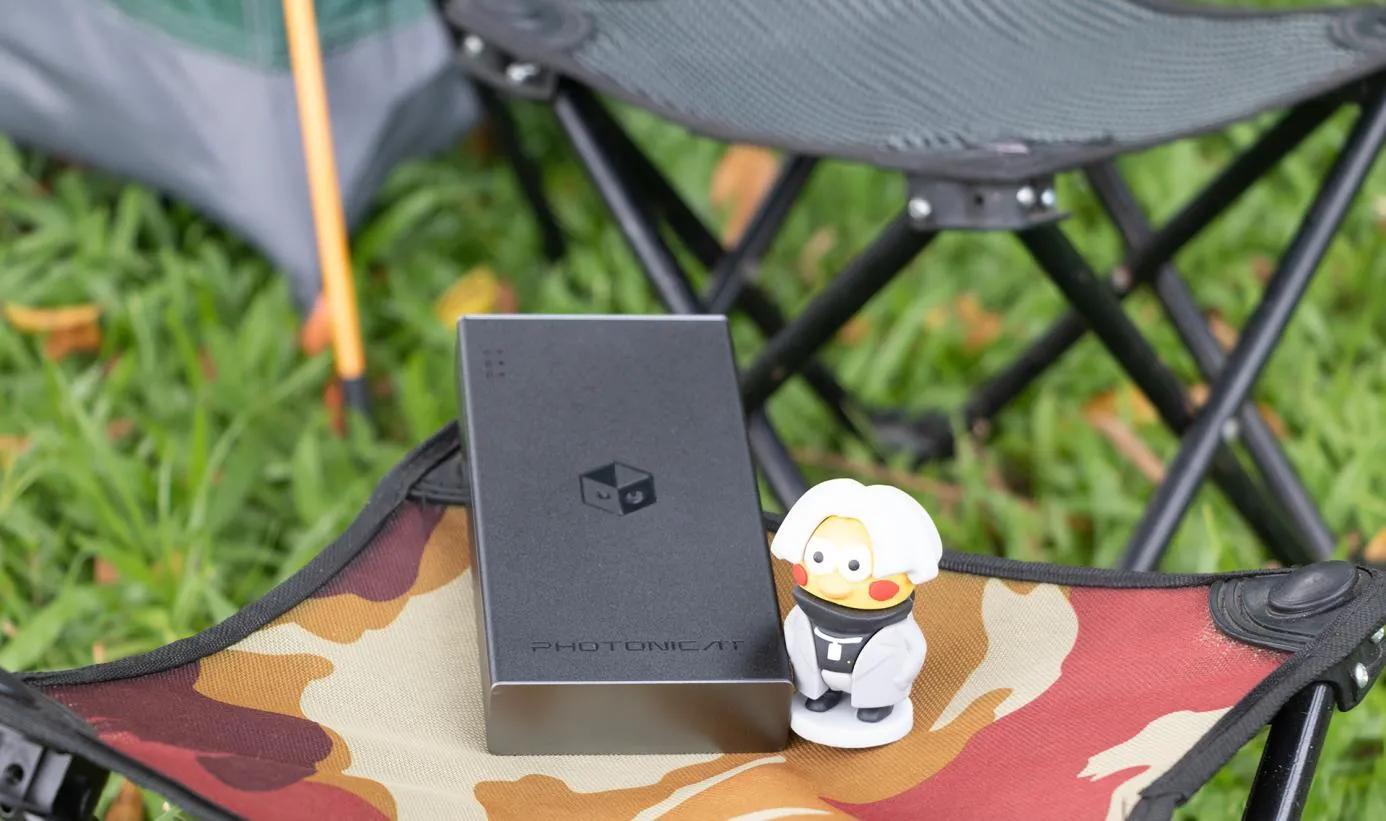

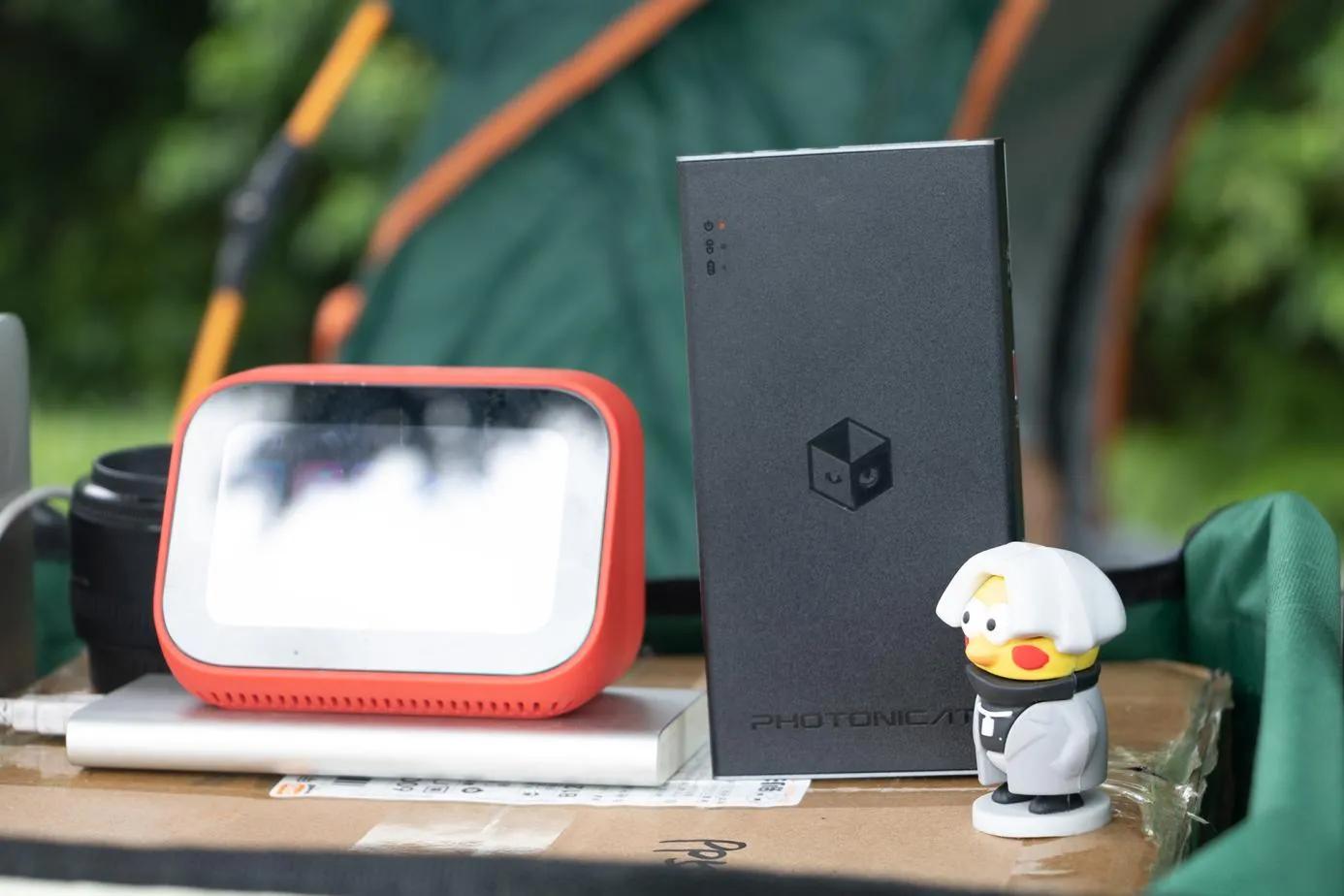

顺带一提，若户外需求存在网络支持，会有一台随身路由器来提供网络支持，这真的很香，在使用一个多月之时，除出差时会用到外，于娱乐场景比如户外露营的情形下，随身路由器完美发挥了娱乐（不是）作用。

嘿，这样哈，要是处于长时间使用的情形之下，等到光影猫电量处于满电的状态时，再去接入一个容量为1万毫安的充电宝，经过实际的测试能够提供大概9至10小时的续航时长，对于那些存在续航焦虑问题的朋友而言，建议增添一块充电宝。

要是想在不依靠充电宝的情形下提高续航能力，那能够自行更换基于高通5G模组的RM500Q，自行更换基于高通5G模组的RM520N模块，运用这两款模块，光影猫路由器能够在5G状态下给出大约8小时的续航时长。

光影猫路由器变身『轻NAS』

光影猫具备TF卡槽，有一个USB 3.0接口，不少朋友有资料存储也就是轻NAS的需求，在这种时候，能够在TF卡槽内插入内存卡，似乎最大支持1TB，对于USB 3.0它没有容量限制方面的问题，甚至还可以借助USB线连接机械硬盘来实现共享。

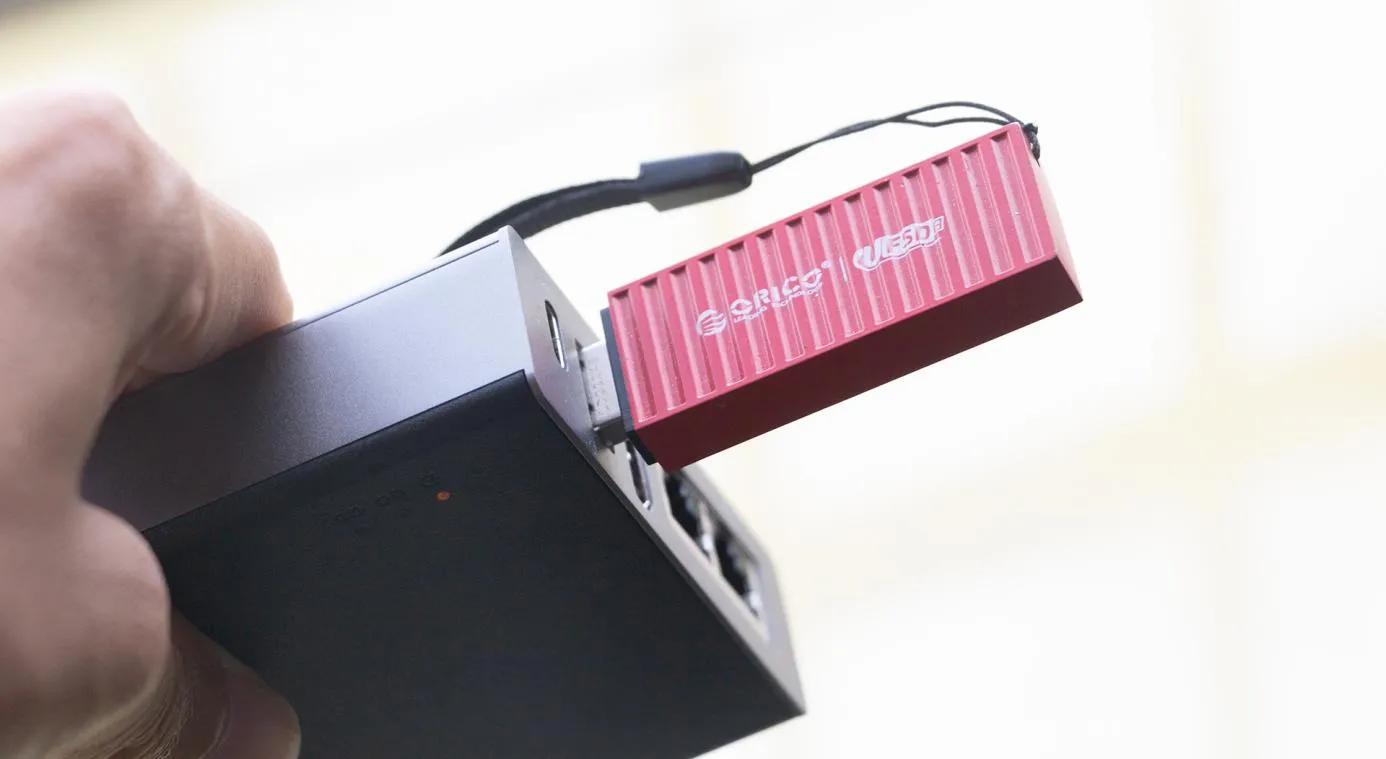

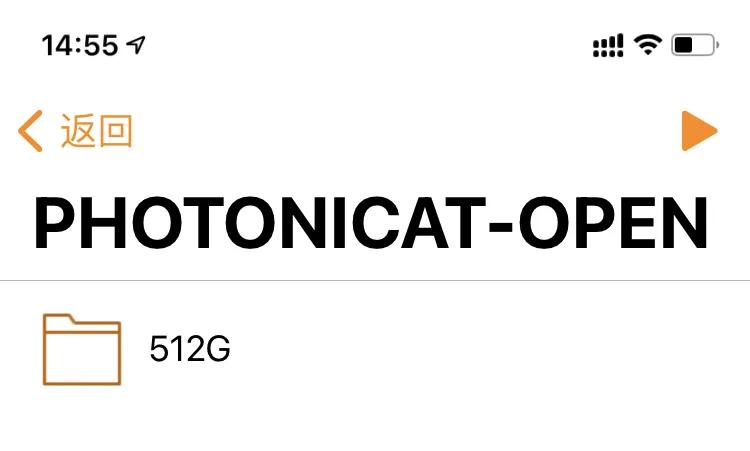

我在日常外出进行移动办公之际，接上了一个512G的PSSD盘，只要所处状态为开机，光影猫便能够给予网络以及NAS支持，着实极为便利。

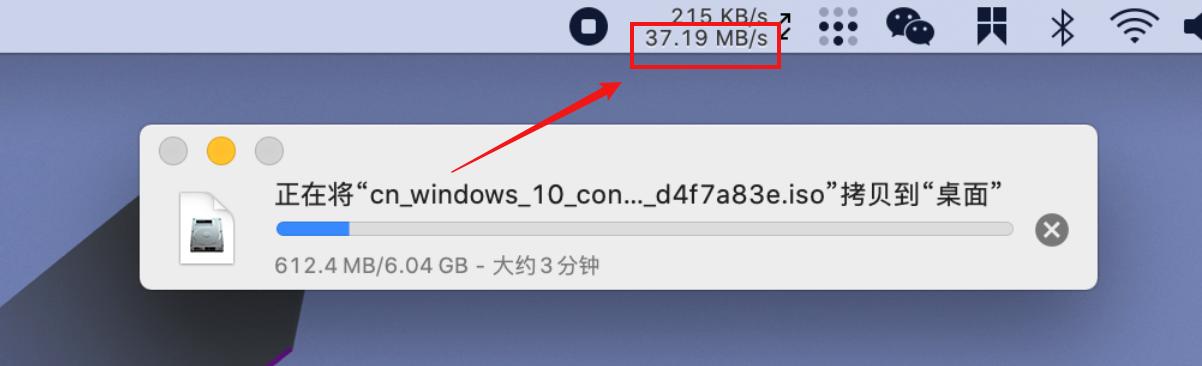

把通过光影猫进行共享这一操作完成之后，实际测试得出的拷贝速度大概是40MB，以轻NAS的标准来看，这样的速度完全没有问题。

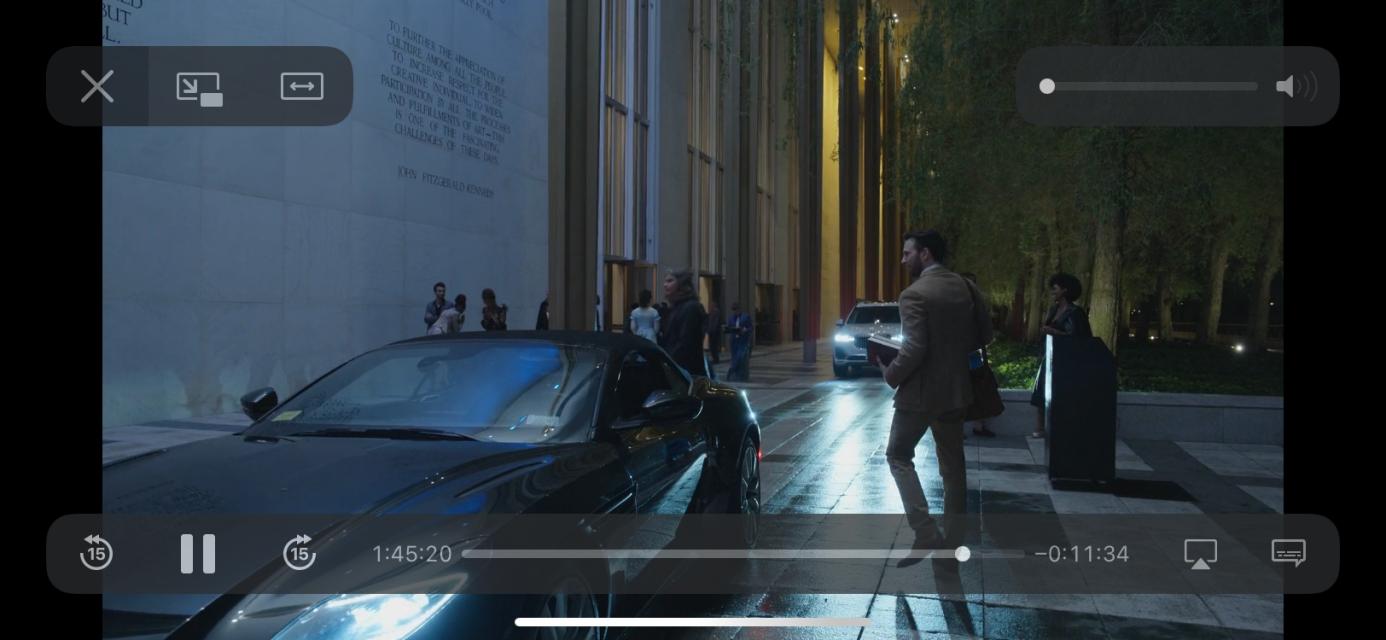

想象一下，把你喜爱的影片存于U盘之中，当你外出之际，光影猫路由器在给予网络支持之时，还具备随时让你调用U盘资料的本领，手机、电脑等设备借助相关软件连接起来用以观影，这简直就是一个庞大无比的影音库呀！

就个人而言，比较中意VLC、infuse这类软件，它们对于SMB协议有着完美的支持，直接连接光影猫的共享效果相当不错。

光影猫对比普通5G随身路由器、CPE

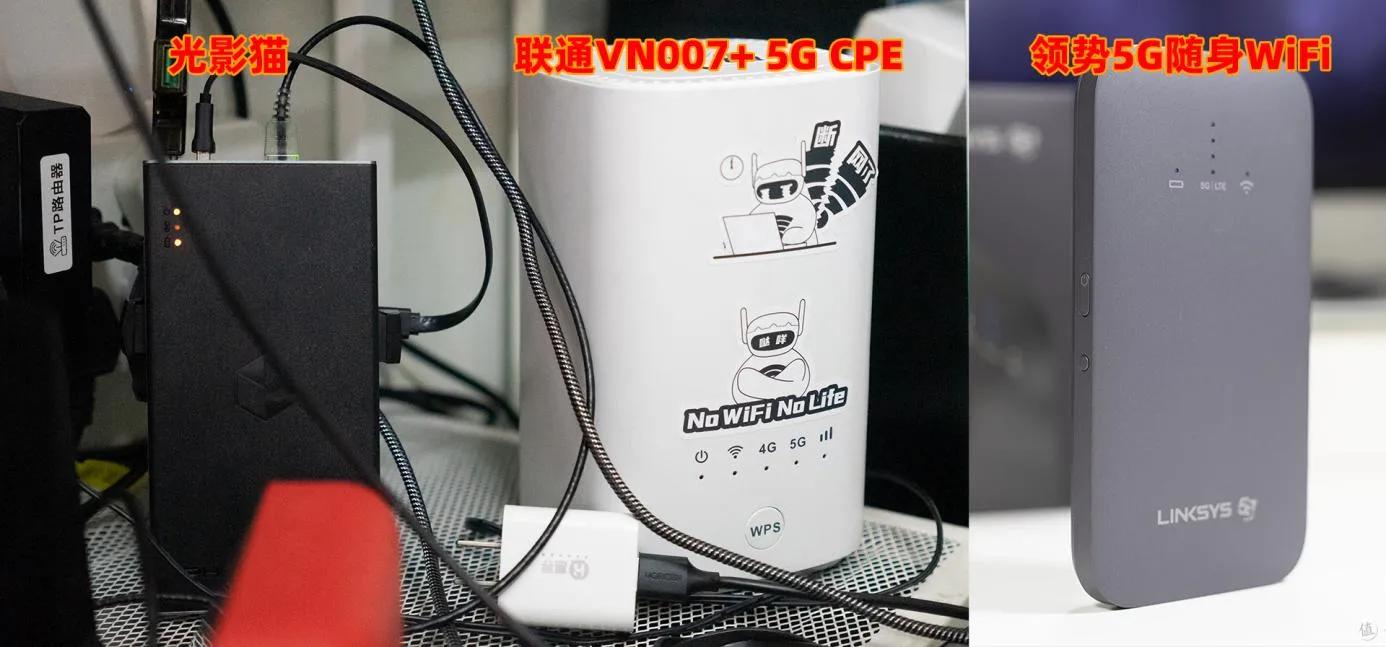

我手上有几款5G随身WiFi，还有几款5G CPE，那光影猫路由器与之相比，有啥能吸引人的地方呢？

首先，光影猫路由器具备当作5G随身WiFi来使用的功能，而且它自身带有双网口，同时还能够当作5G CPE来使用。

当然，市面上存在一些带有网口的5G随身WiFi，然而，在系统这一方面，光影猫装载的开源OpenWRT系统为它增添了诸多吸引之处，系统的玩法具备优势，可扩展性也拥有长处。

以往，我在使用VN007 5G CPE的时候，鉴于存在OpenWRT需求，故而网络接线的方式是这样的，是这样进行连接的。

VN007-软路由—主路由

而在接入光影猫后，网络拓朴图直接变成了这样。

光影猫5G路由器—主路由（可要可不要）

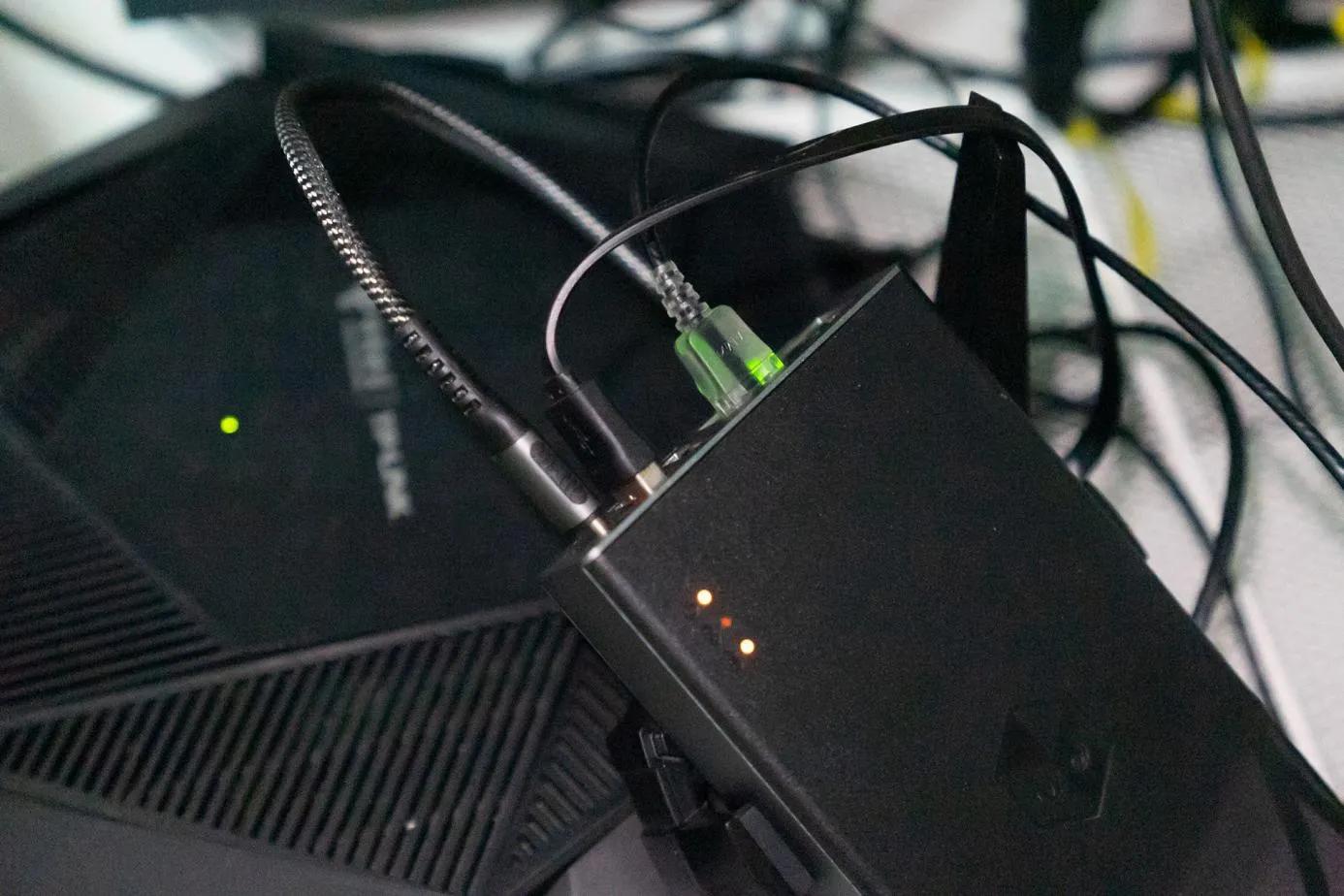

由于光影猫里面所内置的WiFi 6网卡受到无线覆盖面积的限制，故而在家的时候我通常会另外再接上一台主路由，有时候需要外出并携带光影猫，那么就能够直接把VN007替换上去以供家人使用，在我当下的网络环境状况里，VN007一天会出现几次假死的情况，所以在日常没有外出便携需求的情况下我会把光影猫接入网络当中来使用。

当出现断电情形之时，内置电池依旧能够给出4小时的续航保障，如此这般也算得上是一款具备自带UPS功能的路由器了。

光影猫路由器进阶玩法

4/5G网络锁定、锁频等

普通的5G CPE能够开展锁定4G或者5G模式、锁频段之类的操作，光影猫自身所带的系统并未提供这些锁定方面的设置，不过能够借助AT命令以及4/5G模块来进行交互，从而完美达成锁定4G或者5G，甚至于锁定频段的目的。

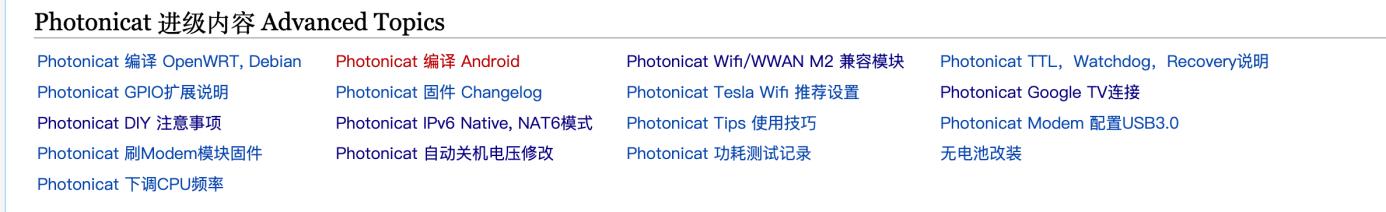

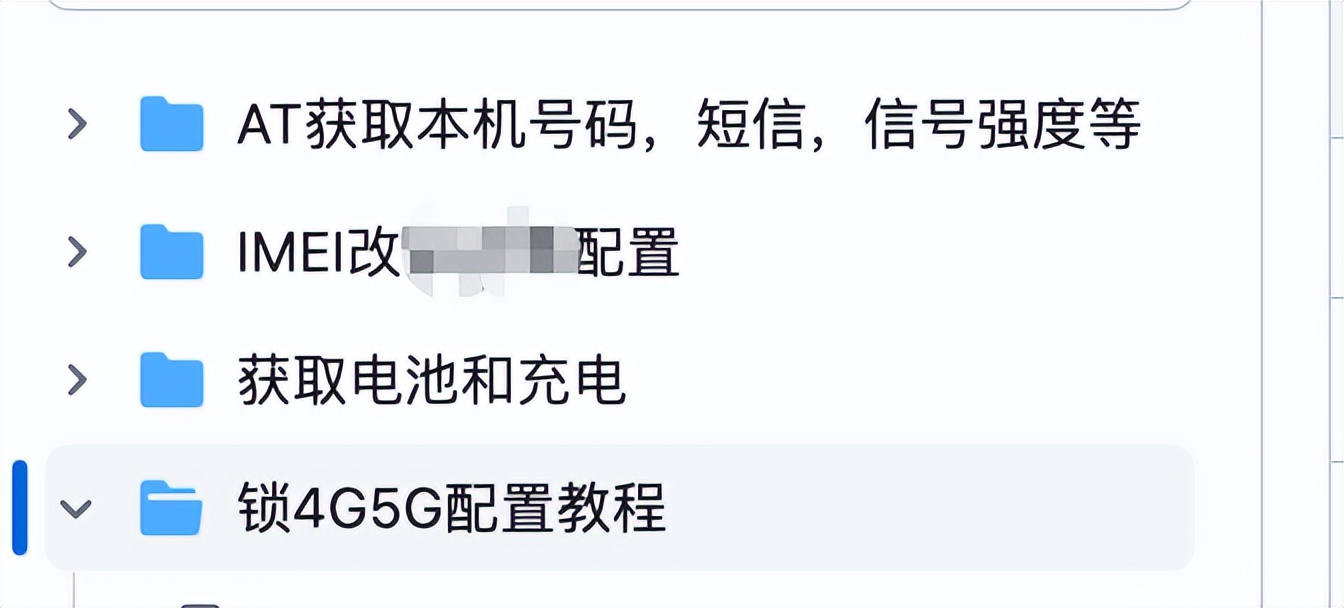

在此建议诸位利用路由器后台当中的wiki链接，进入官方的wiki界面，该界面给出了形形色色的玩法以及设置之类的内容。

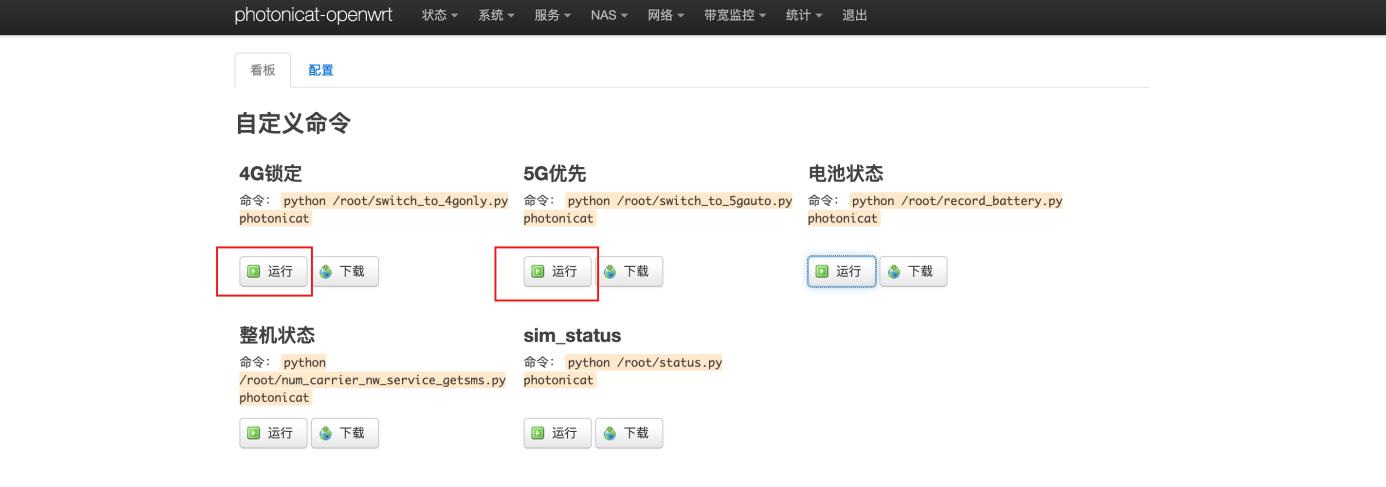

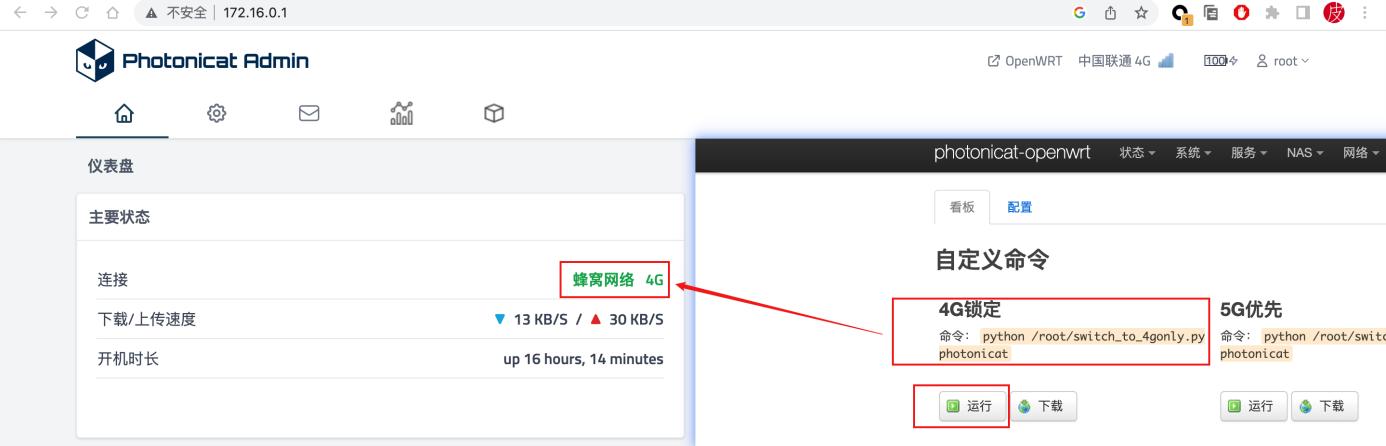

像锁定4G、5G的自定义命令就有提供。

依照教程将其导入到光影猫路由器当中，手动去增添命令，在需要的时候可直接点击进而执行就可以了。

当然，自己把内置模块的AT命令获取到手之后，能够进行自定义命令这也是不存在问题的。

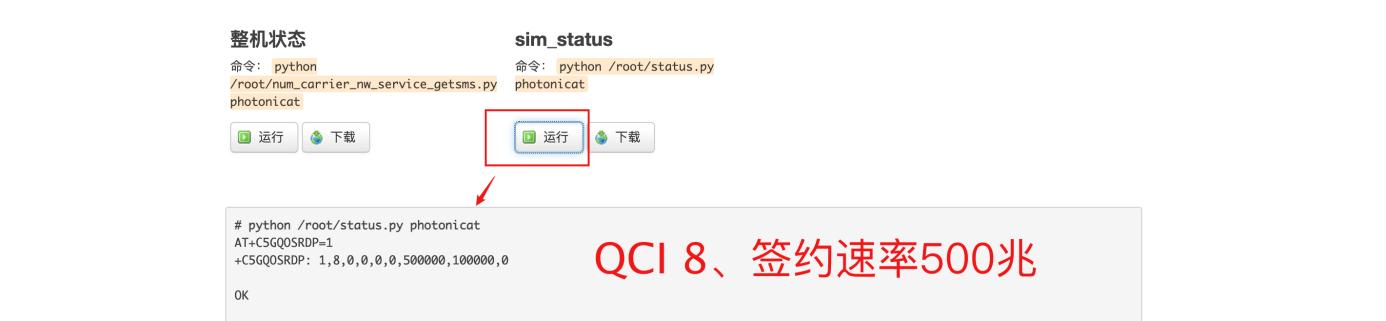

那条sim_status命令就如同上图所示，是经由我靠着AT命令自行加以修改形成的，能够去查询当下SIM卡的QCI等级、签约速率等情况，在运行以后能够得到以下这些信息。

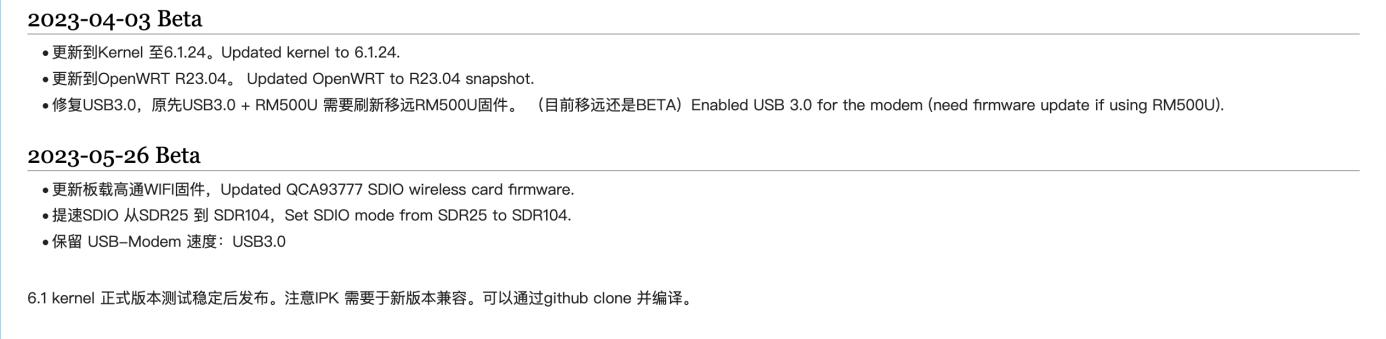

就固件更新而言，那可是相当勤快的啦，6.1版本内核固件的正式版本想来很快就会发布了，真的是可以好好期待一番的哟。

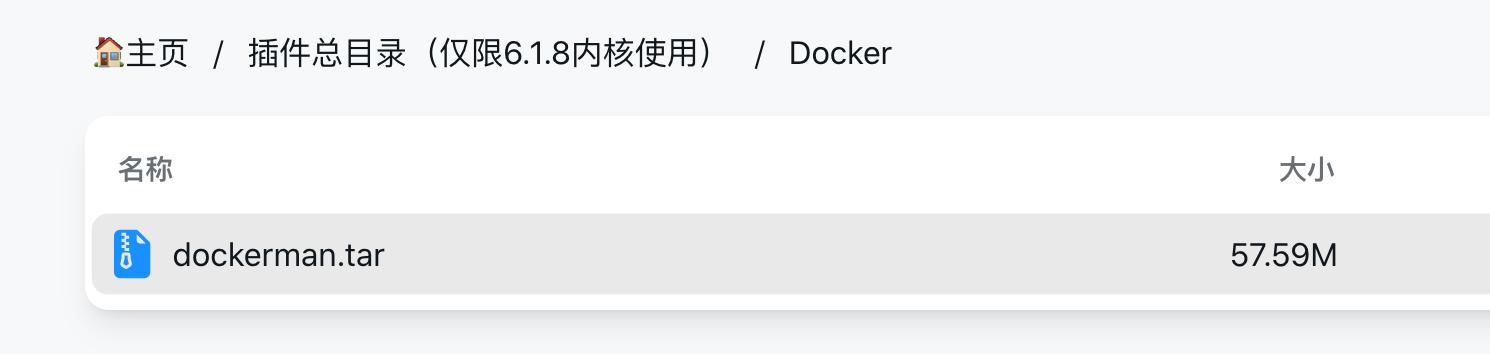

要是期望能够进一步地进行折腾，何况属于4G内存版本的，那么是能够玩Docker的，同时官方也已经放出了与之相应的安装包。

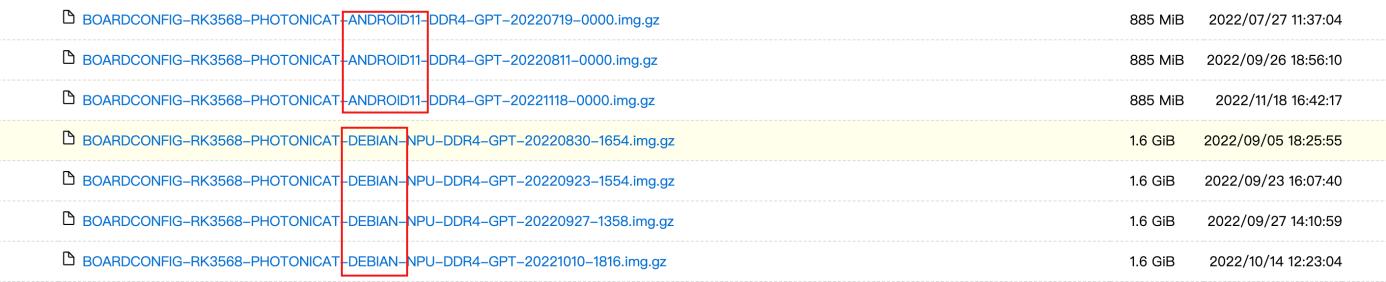

除此之外，除去在出厂时运行OpenWRT系统以外，还能够刷入Android系统以及DEBIAN系统，官方均有放出刷机包。

最后的最后

当然，在使用一个多月的这段时间里，也察觉到了一些能够改进的地方，比如说，搭载RM500U模块的5G版本，在日常投入使用的时候，发热情况较为严重，当把它放置在包里等处于密封状态的环境中时，会变得很热，所以，在夏天使用这个5G版本的时候，建议增添安装一个小背夹来进行散热处理，或者是更换发热量相对更小的5G高通模块，如此一来便能够解决发热问题。

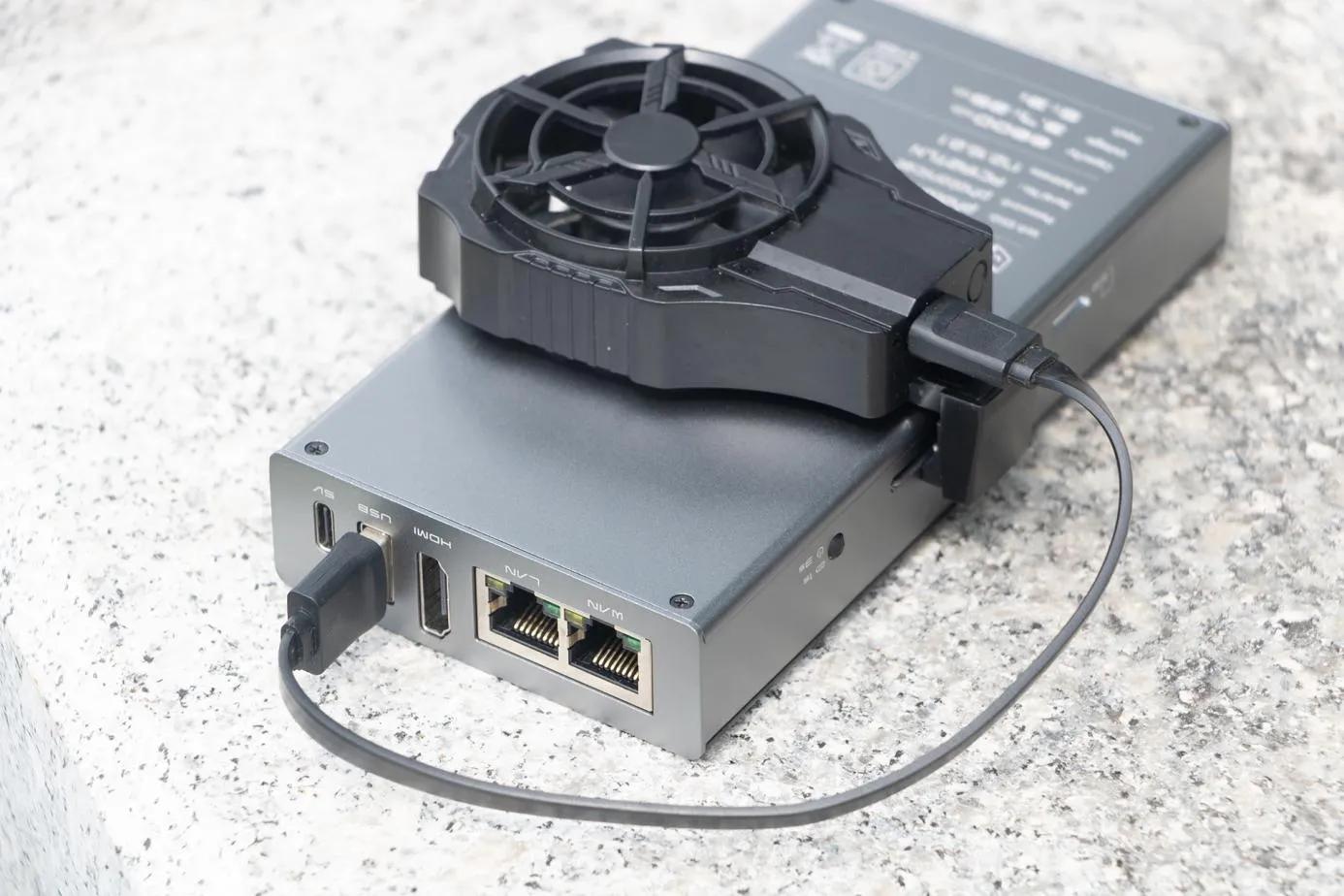

假如要借助光影猫本身所具备的USB口对于背夹风扇去进行供电操作，那就寻觅那种具备低功率特征的便可，在图里呈现的这款其功率大概处于0.6至0.8瓦这个范围，能够轻易地实现带动效果，并且对于原本的续航状况而言不会产生太大的影响。

要注意的是，不支持没有协议的充电器，最大电压支持5V，官方也进行了说明，我使用倍思65W充电器经过实测没有问题，因其支持通用协议，也支持5V输出，所以使用一些私有充电器的人需要留意。

具备4/5G插卡功能，有OpenWRT加持，具有便携特质且内置电池，玩起来的可能性相当高；虽说这类产品属于小众产品，可终究还是有人将其制作出来了。

用了一个多月，使用体验还行，对我这种经常出差、对随身WiFi有需求的用户而言，吸引力蛮大的。

或许存在好些朋友会认定随身路由器属于伪需求；又或者表示对这类需求瞧不上眼；然而对于像我这样处于出差情形，平日里极度依赖网络来开展办公的群体而言那可是刚需；总而言之，用一句话来归纳，有需求的人会觉得它很棒，要是没需求，即便送给你，你也会觉得它毫无用处。
